HELUKABEL| CÁP ĐỘNG LỰC CHO MÁY NÂNG VÀ CẦU TRỤC
Trong môi trường công nghiệp, máy nâng và cầu trục là những thiết bị, công trình đặc biệt quan trọng. Loại cáp được sử dụng cho các thiết bị này có tên gọi là cáp động lực. Sản phẩm phải đáp ứng được yêu cầu vỏ bọc bên ngoài chắc chắn và có khả năng kéo giãn liên tục.
![Tìm hiểu về cáp động lực trong thiết bị máy nâng và cầu trục](https://www.helukabel.com.vn/helukabel/hkvn/cables-for-lift-crane_1132x400_newsroom_big.jpg)
1. Cáp động lực là gì?
Cáp động lực được tạo thành từ tổ hợp nhiều dây dẫn điện. Toàn bộ dây dẫn sẽ được bao bọc bởi một lớp vỏ cáp. Việc sử dụng cáp động lực với mục đích chính là truyền tải năng lượng điện. Vị trí lắp đặt của loại cáp này vô cùng đa dạng: trong nhà, trên cao hoặc chôn dưới mặt đất.
Cáp động lực cơ bản gồm có 3 phần chính là: Dây dẫn, lớp cách điện và áo khoác bảo vệ. Trong đó:
- Cáp động lực dùng cho hệ thống điện 1 pha gồm có 2 lõi hoặc có thêm một lõi tiết diện nhỏ.
- Cáp động lực chuyên dùng cho điện 3 pha sẽ có 3 đến 4 lõi hoặc có thêm một lõi tiết diện nhỏ hơn. Loại cáp dùng cho dòng điện 3 pha sẽ có kích thước từ 1.5mm2 trở lên.
>>Xem thêm: Các sản phẩm cáp động lực của HELUKABEL
2. Cáp động lực được ứng dụng như thế nào?
Cáp động lực được sử dụng với mục đích chính là cung cấp tín hiệu và truyền tải điện. Từ đó, giúp điều khiển thiết bị từ xa đồng thời, nó có các chức năng tương tự như dây cáp điều khiển, có tính ứng dụng cao trong lĩnh vực lắp đặt cầu trục, vận thăng hoặc Festoon.
Các loại cáp sử dụng trong lĩnh vực trên cần được trang bị lớp vỏ bọc bên ngoài chắc chắn với khả năng bảo vệ trước sự chuyển động liên tục. Đồng thời, lớp vỏ cáp cần có khả năng chống dầu và hóa chất hiệu quả.
- Ứng dụng trong lĩnh vực cầu trục, loại dây cáp động lực được sử dụng là: Neoprene NEO-Flat, vỏ bọc PVC (PVC-phẳng) với các phiên bản Shield hoặc Unshielded.
- Cáp được sử dụng trong thiết bị vận thăng với ứng dụng thẳng đứng sẽ được sản xuất trang bị tính năng chống xoắn, kết nối được động cơ với trợ lực tay.
- Cáp động lực hay cáp cầu trục có tính ứng dụng cao trong các công trình: festoon, băng tải…
- Cáp được sử dụng trong lĩnh vực lắp đặt điều khiển thang máy được trang bị thêm bộ phận treo, phục vụ cho bảng điều khiển của hệ thống thang. Loại cáp được sử dụng trong công trình này cần đáp ứng được: tính linh hoạt cao, bán kính uốn cực nhỏ, tuổi thọ dài và hiệu quả kinh tế cao có thể đạt được. Các tính năng chống cháy và tự dập tắt cũng được yêu cầu.
>>Xem thêm: Cáp động lực và các ứng dụng trong thực tiễn
3. Một số dòng cáp động lực được sử dụng phổ biến trong máy nâng và cầu trục
3.1 Cáp động lực TROMMPUR®
Thông số kỹ thuật:
- Cáp trang bị lớp cách điện và vỏ bọc PUR đặc biệt đạt tiêu chuẩn DIN VDE 0250
- Phạm vi nhiệt độ từ -40 ° C đến + 80 ° C (lên đến + 100 ° C trong thời gian ngắn)
- Định mức điện áp lên đến 1 mm² U0 / U 300/500 V, từ 1,5 mm² U0 / U 450/750 V
- Kiểm tra điện áp: lên đến 1 mm² 2000 V, từ 1,5 mm² 2500 V
- Vật liệu chống điện tối thiểu 20 MOhm x km
- Bán kính uốn tối thiểu: 10x cáp Ø
- Chống bức xạ lên đến 100 × 106 cJ / kg (lên đến 100 Mrad)

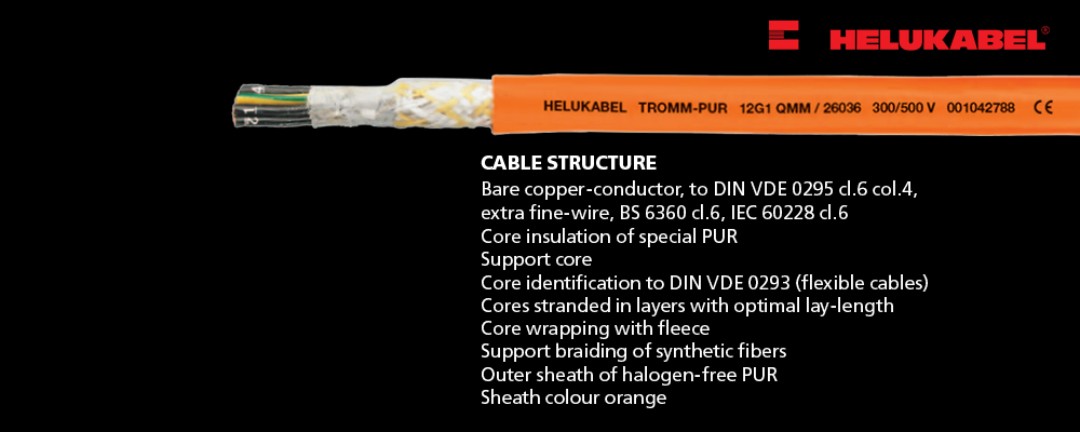

Cấu tạo của cáp
- Sử dụng dây dẫn đồng trần đáp ứng tiêu chuẩn DIN VDE 0295 cl.6
- Trang bị lớp cách điện cốt lõi của PUR đặc biệt
- Nhận dạng cốt lõi đối với DIN VDE 0293 (cáp mềm)
- Lõi được bảo bọc bởi lớp vỏ cáp với chiều dài nằm tối ưu
- Được hỗ trợ bện sợi tổng hợp
- Vỏ bọc bên ngoài PUR không chứa halogen
- Màu vỏ: cam
![Cáp TROMMPUR® là loại cáp có khả năng chịu được mọi tác động khắc nhiệt của thời tiết Cáp TROMMPUR® là loại cáp có khả năng chịu được mọi tác động khắc nhiệt của thời tiết](https://www.helukabel.com.vn/helukabel/hkvn/cables-for-lift-crane_1000x400-(2)_any_large.jpg)
Tính ứng dụng:
Cáp động lực TROMMPUR® là loại cáp có khả năng chịu được mọi tác động khắc nhiệt của thời tiết, cam kết không chứa Halogen, có khả năng chống mài mòn và tích hợp trong môi trường lắp đặt phục vụ: Khai thác mỏ, đường gầm, xây dựng đường bộ, công trình xây dựng, bến tàu hoặc hệ thống băng tải. Bên cạnh đó, nó được sử dụng để làm cáp trung chuyển với dòng điện lớn như trong kỹ thuật: Xây hệ thống đường ray, các giàn khoan dầu, máy phát điện khẩn cấp.
CE = Sản phẩm phù hợp với Chỉ thị điện áp thấp 2014/35 / EU.
3.2 Cáp động lực TROMMPUR®-H
Thông số kỹ thuật:
- Kiểu UL AWM 20235 CSA / AWM
- Phạm vi nhiệt độ uốn từ - 40 ° C đến + 80 ° C
- Cài đặt cố định -50 ° C đến + 80 ° C
- Định mức điện áp DIN VDE 600/1000 V, UL 1000 V, AC. điện áp thử nghiệm, 50 Hz
- Vật liệu chống điện tối thiểu 20 MOhm x km
- Tốc độ chuyển động lên đến 250 m / phút
- Bán kính uốn tối thiểu: 6x cáp Ø

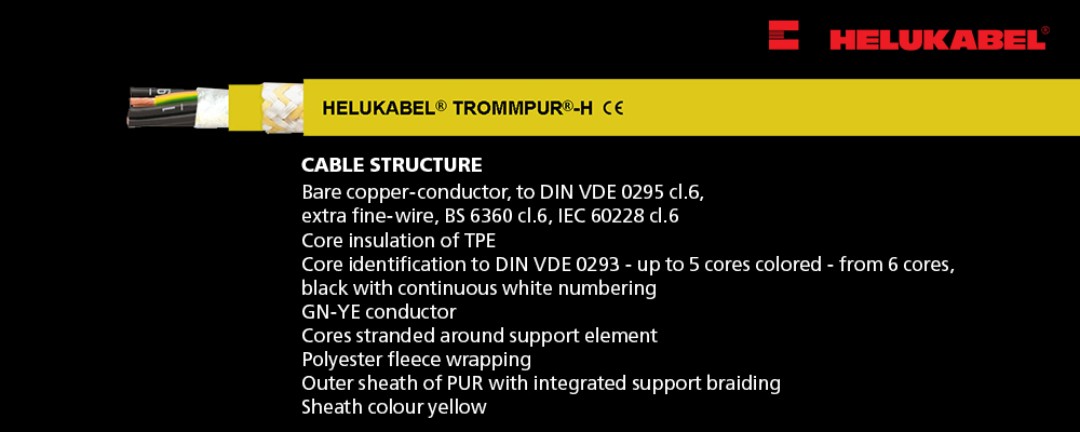

Cấu tạo của cáp:
- Sử dụng lõi làm bằng chất liệu đồng nguyên chất theo tiêu chuẩn DIN VDE 0295 cl.6, dây cực mịn, BS 6360 cl.6, IEC 60228 cl.6
- Cách điện TPE
- Nhận dạng cốt lõi đối với DIN VDE 0293
- Dây dẫn GN-YE
- Hệ thống dây lõi cáp được bao bọc bởi xung quanh phần tử hỗ trợ
- Polyester bọc lông cừu
- Vỏ bọc bên ngoài của PUR với bện hỗ trợ tích hợp
- Màu vỏ: vàng
![Cáp TROMMPUR®-H Cáp TROMMPUR®-H](https://www.helukabel.com.vn/helukabel/hkvn/cables-for-lift-crane_1000x400-(1)_any_large.jpg)
Tính ứng dụng
Cáp có đường kính ngoài nhỏ hơn đáng kể so với các dòng cáp cùng loại, bán kính uốn nhỏ hơn giúp giảm trong lượng cáp hiệu quả. Cáp kéo được ứng suất cơ học cao, phù hợp với đặc thù môi trường lắp đặt thường xuyên khiến cáp bị cuộn hoặc xoắn. Dòng cáp phù hợp lắp đặt trong hệ thống nâng và cần trục, phù hợp trong các môi trường khắc nghiệt nhất như: Khai thác mỏ, công nghệ đường sắt.
Cáp động lực từ thương hiệu HELUKABEL đã có mặt ở nhiều dự án lớn tại thị trường Việt Nam và ở nhiều nước trên thế giới. Chúng tôi cung tôi cung cấp các giải pháp hàng đầu về cáp động lực, thích hợp với nhiều lĩnh vực, đặc biệt là máy nâng và cầu trục. Nếu có bất kỳ thắc mắc hoặc cần được tư vấn chuyên sâu về kỹ thuật, vui lòng liên hệ cho đội ngũ kỹ sư của chúng tôi để biết thêm chi tiết.
Nếu vẫn còn băn khoăn, đừng quên liên hệ ngay đội ngũ kỹ sư của HELUKABEL Việt Nam để được giải đáp chi tiết.
