Dây cáp điều khiển và cấp nguồn dành cho SERVO MOTOR

Động cơ Servo (Servo Motor) là thiết bị không thể thiếu với tính ứng dụng cao trong ngành công nghiệp và dân dụng. Đây là hệ thống truyền động điều khiển hồi tiếp vòng kín, nhận tín hiệu, thực hiện một cách nhanh chóng và chính xác theo lệnh từ PLC. Với những đặc trưng riêng biệt, loại dây cáp điều khiển và cấp nguồn tại HELUKABEL dùng trong động cơ Servo được thiết kế có đặc tính kỹ thuật chuyên biệt cho ứng dụng này.

>>Xem thêm: Các dòng cáp điều khiển và tín hiệu của HELUKABEL

>>Đọc thêm: Các dòng cáp được dùng ngoài trời sở hữu đặc điểm gì?

Động cơ Servo là một thiết bị trong hệ thống điều khiển chuyển động của máy móc. Cách hoạt động của động cơ Servo tương tự như các bộ truyền động, nó cho phép kiểm soát chính xác vận tốc, gia tốc, góc và vị trí tuyến tính của tín hiệu.

Động cơ Servo Motor có cấu tạo gồm 4 bộ phận: Động cơ DC, bộ truyền bánh răng, cảm biến và bộ mạch điều khiển. Trong đó, cơ cấu bánh răng được kết nối với động cơ DC nhằm cung cấp các tín hiệu phản hồi cho hệ thống cảm biến vị trí. Các bánh răng của động cơ Servo có thể được làm từ 2 chất liệu: nhựa hoặc kim loại. Trong đó, các động cơ Servo công suất cao đòi hỏi bánh răng được làm từ chất liệu kim loại.

Động cơ của servo được chia thành 2 loại dựa vào loại nguồn cấp. Nếu nguồn cấp là DC động cơ có tên gọi là động cơ Servo DC. Tương tự, nó được gọi là động cơ Servo AC nếu nguồn cấp là AC.

>>Xem thêm: Dòng cáp TOPSERV PVC có đặc điểm gì?

Servo Motor có tính ứng dụng cao trong việc kiểm soát, xác định và điều khiển tốc độ của các động cơ trong nhiều lĩnh vực sản xuất, có thể kể đến như:

• Động cơ Servo được ứng dụng trong bảng điều khiển vô tuyến nhằm kiểm soát chuyển động và xác định vị trí của thang máy.

• Ứng dụng trong sản xuất và lắp đặt Robot

• Giúp kiểm soát, vận hành hệ thống thủy lực nhằm duy trì chất lỏng thủy lực trong ngành sản xuất thiết bị hàng không, vũ trụ.

• Điều khiển các động cơ trong ngành công nghiệp xe máy và ô tô.

3.1 Dây cáp điều khiển TOPSERV® 113 PUR

Thông số kỹ thuật

Nhiệt độ hoạt động:

• Chuyển động: -30°C đến +80°C

• Lắp đặt cố định -40°C đến +80°C

Điện áp định mức:

• VDE U0/U 600/1000 V

• UL/CSA 1000 V

• Kiểm tra điện áp: 4000 V

Điện trở lớp cách điện: min. 20 MOhm x km

Điện trở kháng: max. 250 Ohm/km

Bán kính uốn cong nhỏ nhất

• Chuyển động: 7,5x Ø

• Lắp đặt cố định 4x cáp Ø

>>Xem thêm: Đặc điểm cáp TOPSERV PUR dành cho xích cáp

Cấu trúc cáp

Sử dụng chất liệu dây dẫn bằng đồng trần, theo tiêu chuẩn DIN VDE 0295 cl.6, dây siêu mảnh, IEC 60228 cl.6

Lõi cách nhiệt PP không chứa halogen

Nhận dạng lõi cung cấp điện

• Lõi 1: màu đen với dấu ấn U/L1/C/L+

• Lõi 2: màu đen với dấu ấn V/L2

• Lõi 3: màu đen với dấu ấn W/L3/D/L–

Lõi điều khiển

• TOPSERV® 109 PUR không có lõi điều khiển

• TOPSERV® 113 PUR có 1 lõi điều khiển

theo Siemens

• Lõi 1: đen in dấu BR1

• Lõi 2: trắng in dấu BR2

theo Lenze

• Lõi 1: màu nâu có dấu BR1

• Lõi 2: trắng in dấu BR2

TOPSERV® 121 PUR với 2 lõi điều khiển

• Cặp 1: màu đen với số không. 5+6

• Cặp 2: màu đen với số không. 7+8

Dây dẫn GN-YE

• Lớp cách điện được làm bằng lưới đồng mạ thiếc

• Các lõi cấp nguồn được bố trí với chiều dài tối ưu

• Bọc lông cừu (Fleece) giúp quá trình truyền tín hiệu ổn định

• Lớp chống nhiễu bằng dây đồng bện chặt, độ bao phủ tối ưu xấp xỉ. 85%

• Màu vỏ: cam (RAL 2003)

3.2 Dây cáp điều khiển TOPSERV® 109 PUR

Thông số kỹ thuật

Phạm vi nhiệt độ hoạt động

• Chuyển động: -30°C to +80°C

• Lắp đặt cố định: -40°C to +80°C

Điện áp định mức

• U0/U 600/1000 V

• UL/CSA1000 V

Kiểm tra điện áp: 4000 V

Bán kính uốn cong nhỏ nhất

• Chuyển động: 7.5x Outer-Ø

• Lắp đặt cố định: 4x Outer-Ø

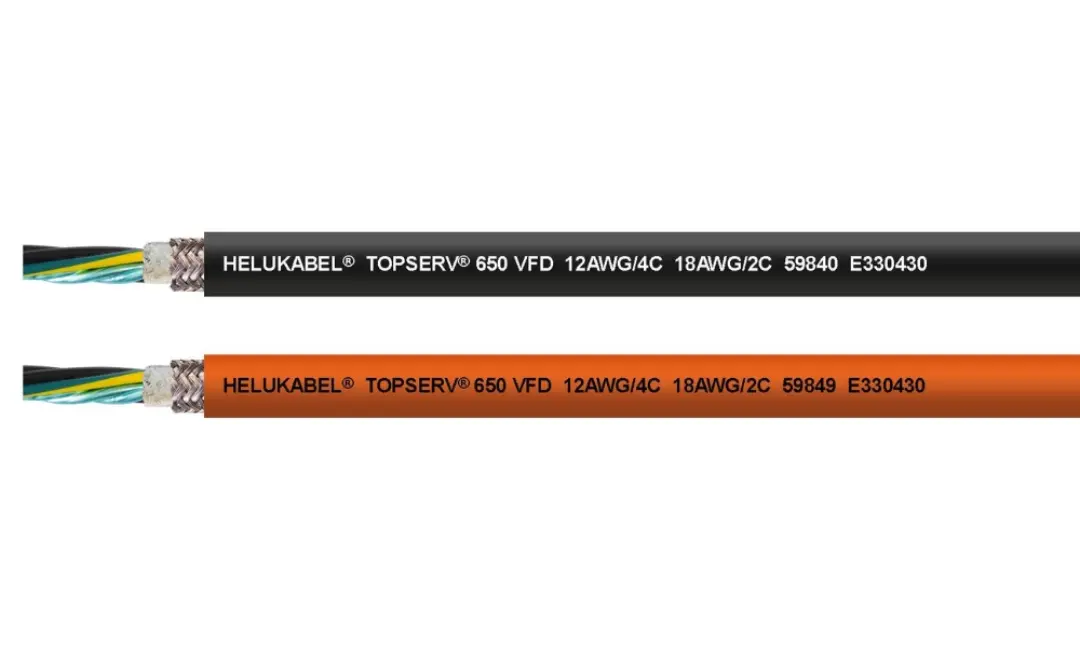

3.3 Dây cáp điều khiển TOPSERV® 650 VFD

Cáp cung cấp động cơ TPE theo tiêu chuẩn UL Std.1277 và UL Std.2277

Phạm vi nhiệt độ hoạt động:

• Chuyển động: -25°C đến +105°C

• Điện áp định mức:

TC600 V

WTTC 1000 V

Kiểm tra điện áp:

• Lõi cấp nguồn 4000 V

• Lõi điều khiển 2000 V

Bán kính uốn cong nhỏ nhất

• Chuyển động: 5x Ø

• Lắp đặt cố định: 7,5x Ø

Điện trở kháng: max. 250 Ohm/km
