Xích nhựa cuốn cáp của HELUKABEL có những kích thước nào?

Sở hữu ưu điểm gọn nhẹ, linh hoạt, dễ dàng lắp đặt, xích nhựa cuốn cáp được sử dụng phổ biến trong nhiều ngành công nghiệp khác nhau. Một số ứng dụng phổ biến của xích cuốn cáp bao gồm: ngành công nghiệp ô tô, máy CNC, dây chuyền lắp ráp và robot…

Thị trường xích nhựa cuốn cáp được phân chia thành nhiều loại khác nhau. Mỗi loại xích nhựa đều đáp ứng những chức năng và ứng dụng cụ thể:

• Xích nhựa dạng chuỗi đơn: Được sử dụng cho các ứng dụng cơ bản, yêu cầu ít chuyển động và độ linh hoạt.
• Hệ thống chuỗi đa: Có khả năng chịu tải cao và linh hoạt hơn, phù hợp với các nhu cầu vận hành phức tạp hơn.
• Xích nhựa tùy chỉnh: Được thiết kế riêng cho từng ứng dụng cụ thể, đảm bảo độ chính xác và hiệu quả cao cho các yêu cầu công nghiệp độc đáo.
• Xích nhựa chuyên dụng: Được sản xuất để phục vụ các ứng dụng đặc thù, đòi hỏi độ bền vượt trội hoặc khả năng chống chịu trong điều kiện khắc nghiệt.
• Xích nhựa cuốn cáp tiêu chuẩn: Loại phổ biến nhất, mang lại hiệu suất ổn định và đáng tin cậy cho các mục đích sử dụng chung.

HELUKABEL là nhà sản xuất và cung cấp các giải pháp về dây cáp điện và phụ kiện cáp, bao gồm cả xích nhựa cuốn cáp. Với bề dày kinh nghiệm và sự đổi mới không ngừng, HELUKABEL mang đến các sản phẩm chất lượng cao, đáp ứng đa dạng nhu cầu công nghiệp. Các sản phẩm xích nhựa cuốn cáp của HELUKABEL không chỉ đảm bảo tính linh hoạt, độ bền, mà còn được thiết kế tối ưu cho nhiều ứng dụng khác nhau, từ tiêu chuẩn đến chuyên biệt. Trong phần tiếp theo, hãy cùng tìm hiểu chi tiết hơn về dòng sản phẩm xích cuốn cáp nổi bật của HELUKABEL và những lợi ích mà chúng mang lại.

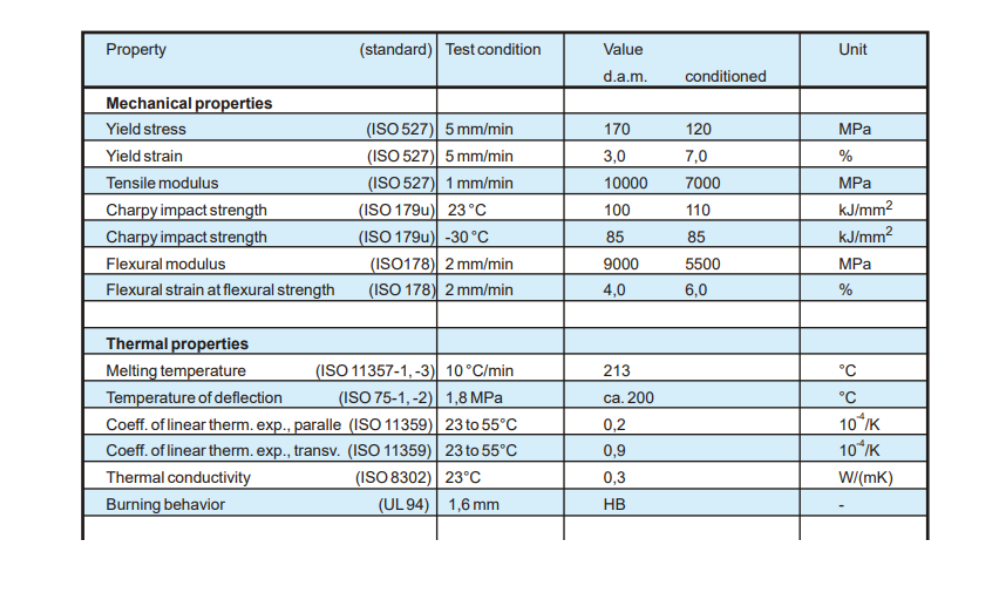

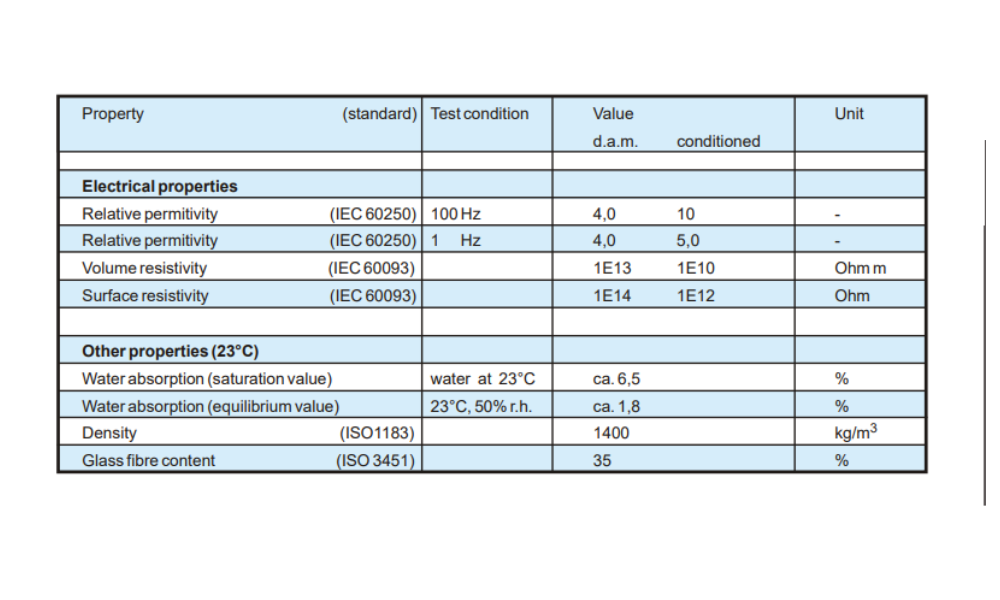

Xích nhựa cuốn cáp của HELUKABEL được sản xuất từ polyamide chất lượng cao, gia cường sợi thủy tinh, mang lại độ bền và khả năng chịu lực vượt trội (PA6 GF 35). Các dòng sản phẩm như PLE, Kolibri và PKK được thiết kế để chịu được môi trường khắc nghiệt, với phạm vi nhiệt độ hoạt động từ -20°C đến 100°C. Đối với ứng dụng đặc biệt, chất liệu được điều chỉnh như:

• Khả năng chịu va đập cao (HI)
• Phù hợp sử dụng trong thực phẩm (FDO)
• Khả năng chống cháy (V-0)
• Khả năng chống nổ (EX)
• Khả năng chống tĩnh điện (ESD)

Tất cả vật liệu đều có khả năng tái chế và thích hợp cho nhiều điều kiện môi trường, trừ axit và bazơ đậm đặc.

>>Xem thêm: Các loại xích dẫn cáp nhựa và thép của HELUKABEL

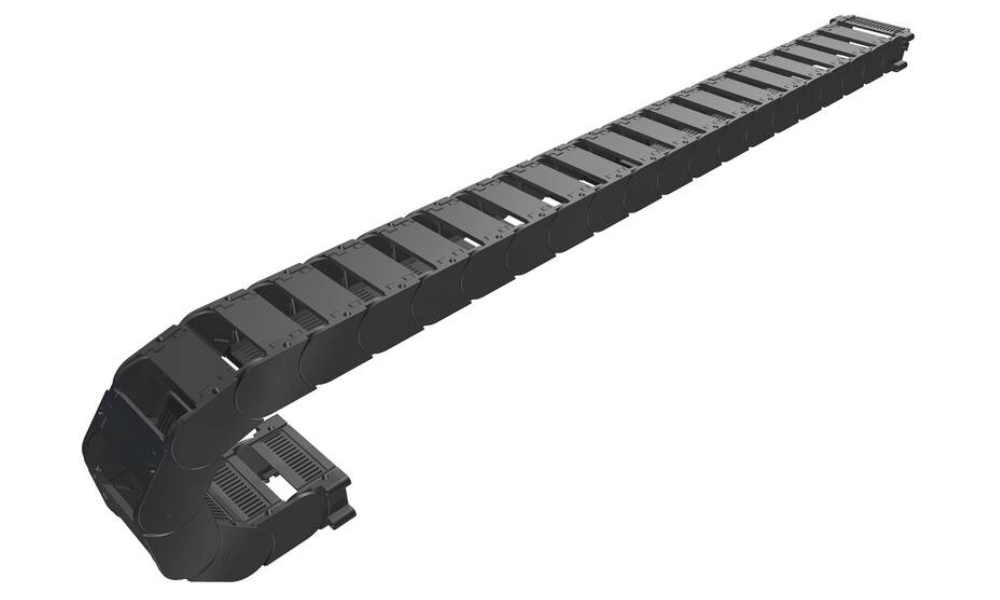

3.1 Đặc điểm của xích nhựa Kolibri

Kolibri là dòng xích dẫn cáp được thiết kế nhỏ gọn, nhẹ, và linh hoạt, phù hợp cho các ứng dụng yêu cầu chuyển động nhanh và không gian lắp đặt hạn chế. Dòng sản phẩm này sử dụng vật liệu chất lượng cao, đảm bảo độ bền và hiệu suất tối ưu. Kolibri được ứng dụng rộng rãi trong các ngành công nghiệp như robot, xử lý, vận chuyển, sản xuất giấy, ngành công nghiệp dệt may, nhà máy xử lý nước. Một vài thông số nổi bật của xích nhựa cuốn cáp Kolibri:

• Bán kính uốn: 15 - 400 mm.
• Chiều cao bên trong: 7 - 50 mm.
• Chiều rộng bên trong: 7 - 195 mm.
• Trọng lượng: 0.06 - 2.7 kg/m.

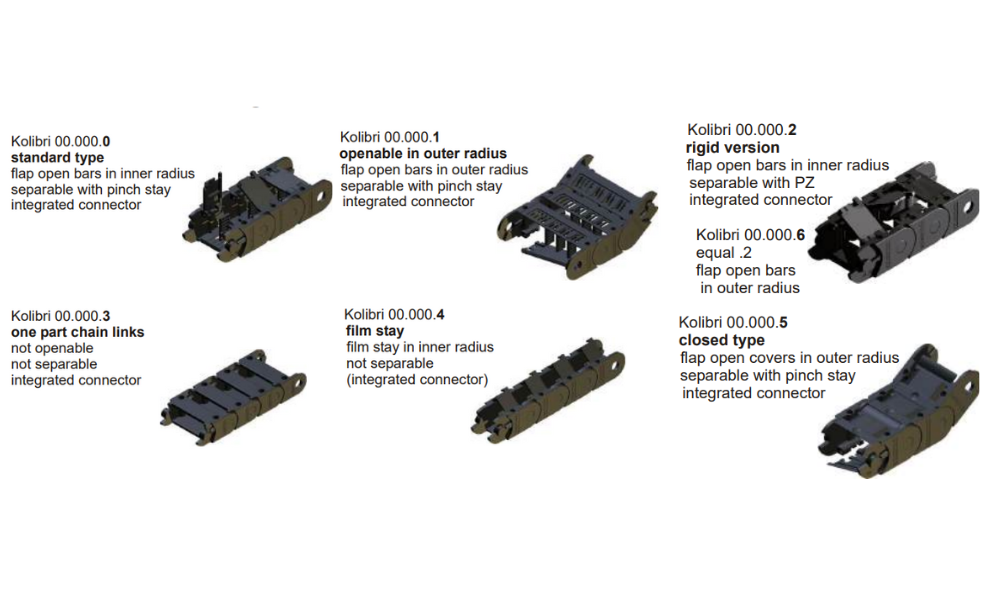

3.2 Phân loại xích nhựa Kolibri

Xích nhựa cuốn cáp Kolibri được chia thành các loại như sau:

• Kolibri 00.000.0: Loại tiêu chuẩn, có thể mở ở bán kính trong, thiết kế cứng cáp, sử dụng thanh kẹp để chia ngăn và đầu nối tích hợp.
• Kolibri 00.000.1 và 00.000.2: Mở thanh ở bán kính trong/ngoài, chia ngăn bằng thanh kẹp hoặc cơ chế PZ, có đầu nối tích hợp.
• Kolibri 00.000.3 - 00.000.5: Dạng một mảnh, cố định hoặc mở nắp, không thể chia ngăn hoặc chia ngăn với thanh kẹp.
• Kolibri 00.000.6: Tương tự loại 00.000.2 nhưng mở ở bán kính ngoài.

Tất cả đều tích hợp đầu nối, không cần phụ kiện lắp đặt thêm.

4.1 Đặc điểm của xích nhựa PKK

Xích nhựa PKK là một sản phẩm phát triển từ nhiều năm kinh nghiệm, kết hợp tất cả những ưu điểm của xích nhựa cuốn cáp vào một hệ thống duy nhất:

• Lắp ráp và tháo dỡ thanh nhanh chóng: Thiết kế của xích nhựa PKK cho phép lắp ráp và tháo dỡ thanh dễ dàng, tiết kiệm thời gian trong quá trình lắp đặt và bảo trì.
• Dễ dàng rút ngắn và kéo dài: Hệ thống linh hoạt, cho phép điều chỉnh chiều dài chuỗi dễ dàng để phù hợp với các ứng dụng khác nhau.
• Chuỗi ba chiều: Cho phép xích cáp di chuyển theo mọi hướng, mang lại sự linh hoạt và đa dụng cho các máy móc phức tạp hoặc không gian chật hẹp.

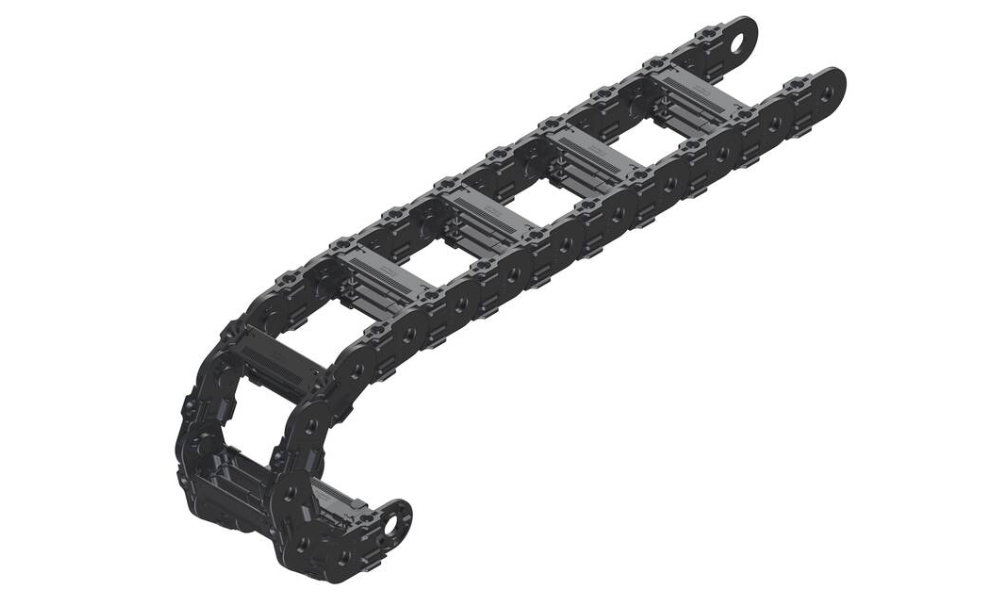

5.1 Đặc điểm của xích nhựa PLE

Được thiết kế đồng thời nhẹ và chắc chắn, xích nhựa PLE rất phù hợp cho các ứng dụng trong công nghệ máy công cụ, công nghệ xử lý, và công nghệ băng chuyền, nâng hạ. Một số ưu điểm nổi bật của xích nhựa PLE:

• Thanh khóa vừa vặn giúp tăng cường độ ổn định.
• Lắp ráp và tháo dỡ dễ dàng nhờ thiết kế mở bán kính trong và ngoài, giúp tiết kiệm thời gian
• Chiều dài thanh lên đến 1,000 mm mà không cần chia bậc.
• Xích nhựa cuốn cáp PLE với thanh nhôm rẻ hơn và nhẹ hơn so với xích thép. Trong các ứng dụng trượt, xích nhựa PLE có thể được sử dụng liên tục với quãng đường lên đến 100 mét.

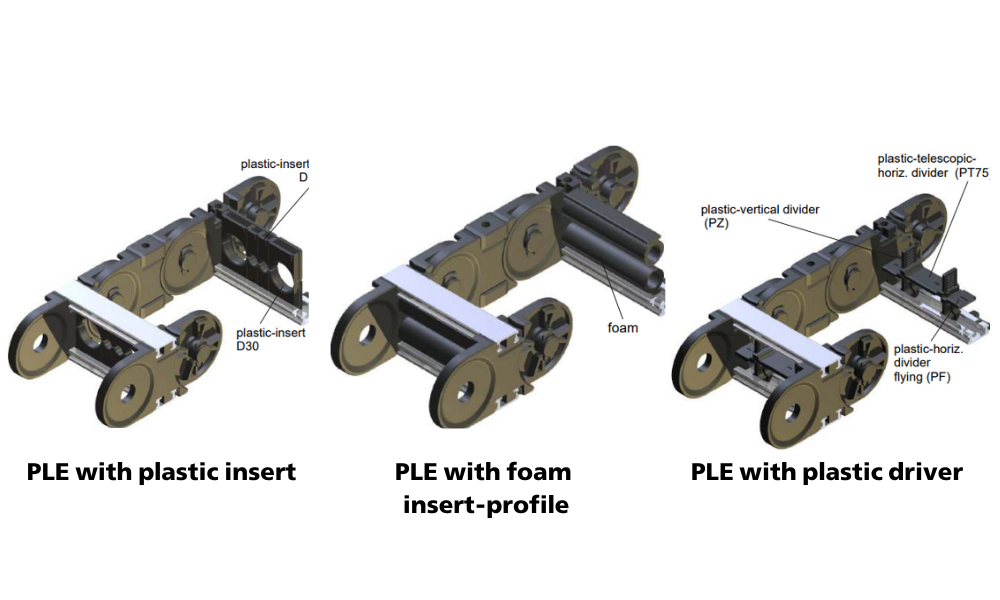

5.2 Phân loại xích nhựa PLE

Xích nhựa PLE khác biệt so với xích nhựa tiêu chuẩn nhờ vào độ ổn định cực cao và cấu trúc nhôm cứng có thể điều chỉnh liên tục. Các thanh có thể có chiều dài lên tới 1000 mm. Thiết kế bên trong của xích mang lại nhiều khả năng linh hoạt, bảo vệ dây cáp tối ưu ngay cả khi có gia tốc và tốc độ di chuyển cao. Xích nhựa cuốn cáp PLE hiện có 3 phiên bản:

• Xích nhựa PLE (PLE với chèn nhựa hoặc chèn nhựa-profile) đảm bảo dẫn hướng cáp chính xác ở tốc độ cao, giúp giảm thiểu sai sót khi lắp đặt. Thiết kế lỗ của các thanh phù hợp hoàn hảo với yêu cầu của dây cáp. Chèn nhựa có thể được cung cấp theo bước 5 mm và có thể đặt hàng theo bản vẽ riêng, mang lại khả năng tùy chỉnh cao cho hệ thống dẫn cáp.
• Khi không gian lắp đặt bị hạn chế, người dùng có thể sử dụng phiên bản xích nhựa PLS (PLE với chèn nhựa xốp). Hệ thống này vẫn đảm bảo dẫn hướng cáp tối ưu ở tốc độ cao và gia tốc mạnh mẽ. Tất cả các dây cáp đều nằm ở trục trung tính (giữa chiều cao xích), giúp duy trì sự ổn định và hiệu quả khi vận hành.
• Để tiết kiệm không gian, người dùng có thể lựa chọn PLP (PLE với vách ngăn nhựa). Thiết kế tiết kiệm chi phí này giúp dẫn hướng an toàn cho một lượng lớn cáp. Việc phân phối các thanh có thể điều chỉnh linh hoạt nhờ vào các bước nhỏ (3mm) trong chiều cao và các vách ngăn nhựa kéo dài có thể điều chỉnh vô hạn, cho phép tối ưu hóa không gian cho mọi nhu cầu, kể cả khi cần thay đổi đường kính cáp.
