MULTIFLEX 512®-PUR UL/CSA - Cáp chống va đập vật lý cho xích dẫn cáp

Trong các nhà máy và công trình thường xuyên ứng dụng các chuyển động mạnh, việc lựa chọn dây cáp phù hợp ngay từ ban đầu là yếu tố quan trọng để tiết kiệm chi phí và hạn chế tổn thất, hư hỏng dây trong hệ thống điện. Tại HELUKABEL, chúng tôi cung cấp dòng cáp điều khiển cho xích dẫn cáp MULTIFLEX 512 đạt hai tiêu chuẩn quốc tế, thích hợp ứng dụng cho môi trường có nhiều va đập vật lý.

Để đạt được chứng nhận UL và chứng nhận CSA, các sản phẩm dây cáp điện phải trải qua nhiều công đoạn, nhiều quy trình kiểm duyệt nghiêm ngặt mà không phải bất kỳ nhà sản xuất nào cũng có đủ điều kiện và nhân lực để thực hiện. Cụ thể, tiêu chuẩn UL/ CSA có nhiệm vụ kiểm tra mức độ an toàn của thiết bị, sản phẩm khi kết nối với nguồn điện. Đồng thời xây dựng tiêu chuẩn để đo lường hiệu suất, xác nhận an toàn sức khỏe, môi trường và đảm bảo tính bền vững…

Thông qua chứng chỉ này, chúng ta có thể nhận biết được đâu là một dòng cáp chất lượng giữa thị trường đa dạng thương hiệu, đa dạng sản phẩm dây cáp điện như ngày nay.

Đây là loại dây cáp điều khiển được thiết kế đặc biệt cho chuỗi xích kéo, 80°C, 600V, đạt hai tiêu chuẩn quốc tế, không chứa halogen.

2.1 Cấu trúc chi tiết của cáp điều khiển cho xích dẫn cáp

• Lõi dẫn điện đồng trần, dây cực mịn, nhiều sợi bó theo tiêu chuẩn DIN VDE 0295 cl.6, col. 4, BS 6360 cl.6 và IEC 60228 cl.6

• Lớp lõi cách điện làm bằng vật liệu đặc biệt PP

• Các lõi đen được xác định bằng cách đánh số màu trắng theo thứ tự

• Lõi dẫn điện vàng xanh (GN-YE) (từ 3 lõi trở lên)

• Lõi được kết thành từng lớp với chiều dài tối ưu

• Lõi đặc biệt được bọc qua mỗi lớp (lên đến 4 mm² mà không cần bọc lõi qua lớp ngoài)

• Vỏ bảo vệ bên ngoài làm bằng nhựa dẻo polyurethane nguyên chất (PU), loại hợp chất TMPU, theo chuẩn DIN VDE 0207-363-10-2/ DIN EN 50363-10-2

• Màu vỏ bọc: Xám (RAL 7001)

• Có đánh dấu theo mét

2.2 Đặc tính của dòng cáp

• Chống dầu rất tốt

• Đảm bảo ứng dụng lâu dài trong chế độ làm việc nhiều ca dưới ứng suất uốn cực cao

• Độ bám dính thấp

• Khả năng chống sức căng cơ học cao

• Đặc tính của cường độ uốn xen kẽ cao

• Độ bền, tuổi thọ cao nhờ khả năng chịu ma sát thấp bằng cách sử dụng lớp vỏ cách điện PP

• Sức kéo cao, chống mài mòn và va đập ở nhiệt độ thấp

• Chịu được các dạng thời tiết, ozone, bức xạ tia cực tím, dung môi, axit, kiềm, tính thanh khoản thủy lực và quá trình thủy phân

• Lớp vỏ bảo vệ bên ngoài làm bằng vật liệu PUR có khả năng tự dập tắt và chống cháy theo tiêu chuẩn DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (tương đương DIN VDE 0472 phần 804 phương pháp kiểm tra B) UL VW-1, CSA FT1

>>Xem thêm: Dòng cáp điều khiển cho xích dẫn cáp có vỏ bọc PUR

2.3 Ứng dụng của cáp điều khiển cho xích dẫn cáp

Cáp điều khiển MULTIFLEX 512®-PUR UL/CSA đặc biệt ứng dụng vào xích dẫn cáp (drag chains), được sử dụng cho các ứng dụng linh hoạt cố định trong máy móc, máy công cụ, kỹ thuật robot. Sản phẩm cho phép các bộ phận máy móc tự động có thể di chuyển và sự điều hành chế độ làm việc nhiều ca. Tại HELUKABEL, dòng cáp điện này được phát triển và cải tiến theo công nghệ mới nhất. Bên cạnh đó, các loại cáp điều khiển linh hoạt cao cùng với khả năng trượt đảm bảo tuổi thọ sử dụng tối ưu và cũng đem lại nhiều lợi ích bằng cách sử dụng vỏ cách điện lõi PP và vỏ bảo vệ bên ngoài PUR. Vật liệu PUR có độ bám dính thấp và chống cắt. Sản phẩm phù hợp với điện áp thấp của EC 2006/95/EC.

Loại dây cáp điều khiển cho xích dẫn cáp chuyên dụng, 80°C, 600V, đạt hai tiêu chuẩn quốc tế, ưu tiên EMC, không chứa halogen.

>>Xem thêm: Cáp điện điều khiển không chứa halogen của HELUKABEL

3.1 Cấu trúc chi tiết của dòng cáp điều khiển

• Lõi dẫn điện đồng trần, dây cực mịn, nhiều sợi bó theo tiêu chuẩn DIN VDE 0295 cl.6, col. 4, BS 6360 cl.6 và IEC 60228 cl.6

• Lớp lõi cách điện làm bằng vật liệu đặc biệt PP

• Các lõi đen được xác định bằng cách đánh số màu trắng theo thứ tự

• Lõi dẫn điện vàng xanh (GN-YE) (từ 3 lõi trở lên)

• Lõi được kết thành từng lớp với chiều dài tối ưu

• Lõi được bao quanh đặc biệt trên mỗi lớp và thêm một lớp vải nỉ trên lớp ngoài

• Lớp vỏ bảo vệ bên trong làm bằng vật liệu TPE, không chứa halogen

• Bọc bằng băng đặc biệt

• Chống nhiễu bằng lưới đồng mạ thiếc với tỉ lệ che phủ của lớp lưới đồng mạ thiếc xấp xỉ 85%

• Lõi đặc biệt được bọc qua mỗi lớp (lên đến 4 mm² mà không cần bọc lõi qua lớp ngoài)

• Vỏ bảo vệ bên ngoài làm bằng nhựa dẻo polyurethane nguyên chất (PU), loại hợp chất TMPU, theo chuẩn DIN VDE 0207-363-10-2/ DIN EN 50363-10-2

• Màu vỏ bọc: Xám (RAL 7001)

• Có đánh dấu theo mét

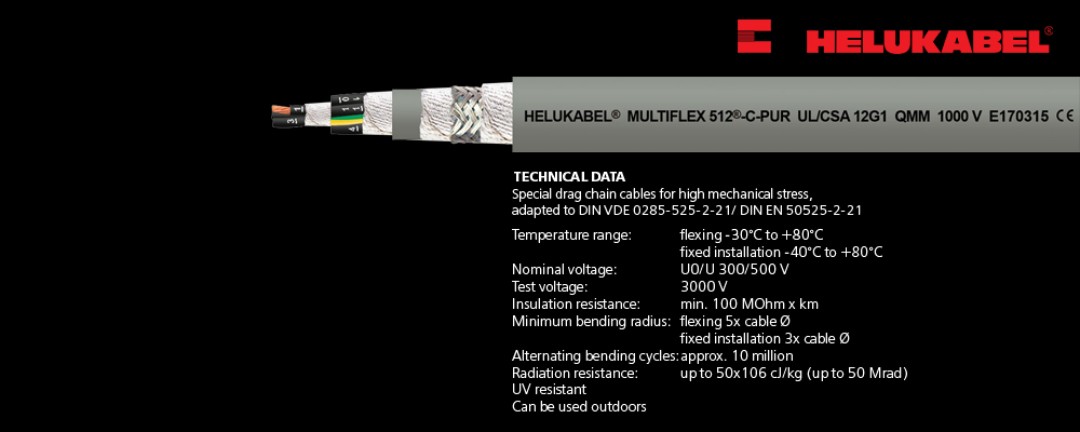

3.2 Đặc tính của cáp điều khiển cho xích dẫn cáp MULTIFLEX 512®-C-PUR UL/CSA

• Chống dầu rất tốt

• Đảm bảo ứng dụng lâu dài trong chế độ làm việc nhiều ca dưới ứng suất uốn cực cao

• Độ bám dính thấp

• Khả năng chống sức căng cơ học cao

• Đặc tính của cường độ uốn xen kẽ cao

• Độ bền, tuổi thọ cao nhờ khả năng chịu ma sát thấp bằng cách sử dụng lớp vỏ cách điện PP

• Sức kéo cao, chống mài mòn và va đập ở nhiệt độ thấp

• Chịu được các dạng thời tiết, ozone, bức xạ tia cực tím, dung môi, axit, kiềm, tính thanh khoản thủy lực và quá trình thủy phân

• Các vật liệu được sử dụng trong sản xuất không chứa cadmium, silicone và các chất độc hại

• Lớp vỏ bảo vệ bên ngoài làm bằng vật liệu PUR có khả năng tự dập tắt và chống cháy theo tiêu chuẩn DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (tương đương DIN VDE 0472 phần 804 phương pháp kiểm tra B) UL VW-1, CSA FT1

3.3 Ứng dụng

MULTIFLEX 512®-C-PUR UL/CSA là dòng cáp điều khiển cho xích dẫn cáp chống nhiễu, chủ yếu ứng dụng để truyền xung lực nhằm ngăn chặn các tác động nhiễu bên ngoài, được sử dụng cho các ứng dụng linh hoạt cố định trong máy móc, máy công cụ, kỹ thuật robot… Loại cáp điều khiển linh hoạt cao với khả năng trượt đảm bảo tuổi thọ sử dụng tối ưu và cũng đem lại nhiều lợi ích kinh tế bằng cách sử dụng vỏ cách điện lõi PP và vỏ bọc bên ngoài PUR (Vật liệu PUR có độ bám dính thấp và chống cắt). Sản phẩm phù hợp với chỉ thị điện áp thấp của EC 2006/95/EC.

Tại HELUKABEL, chúng tôi cung cấp các dòng sản phẩm dây cáp điện, cáp tín hiệu, cáp điều khiển cho xích dẫn cáp và phụ kiện đã thông qua quy trình kiểm định nghiêm ngặt, đạt chuẩn chứng nhận quốc tế. Đặc biệt, dòng cáp MULTIFLEX 512®-C-PUR UL/CSA là một trong những sản phẩm được ứng dụng hiệu quả cho xích dẫn cáp được nhiều người lựa chọn. Nếu bạn đang cần được hỗ trợ tư vấn cụ thể các giải pháp kết nối điện cho dự án, hãy liên hệ cho đội ngũ kỹ sư của chúng tôi để được hỗ trợ nhanh nhất!

>>Xem thêm: Vai trò quan trọng của xích dẫn cáp

Nếu vẫn còn băn khoăn, đừng quên liên hệ ngay đội ngũ kỹ sư của HELUKABEL Việt Nam để được giải đáp chi tiết.
