Các dự án lắp đặt cáp điện dưới lòng đất sẽ đi kèm với những yêu cầu đặc thù cho từng loại sản phẩm cáp điện điều khiển và cáp động lực. Đo đó, quá trình lựa chọn lựa chọn các sản phẩm kết nối điện liên quan đến hệ thống điện sẽ mất nhiều thời gian. Trong số các loại dây cáp điện điều khiển dùng cho dự án cần lắp đặt dưới lòng đất, cáp điện điều khiển NYY và NYCY của chúng tôi, HELUKABEL Việt Nam đáp ứng đầy đủ các yêu cầu kỹ thuật cần thiết.
Dây cáp ngầm là gì?
Dây cáp ngầm đóng vai trò truyền dẫn tải trọng dòng điện lớn, được thiết kế với cấu trúc ruột đồng nguyên chất, kết hợp với lớp vỏ PVC cách điện. Điểm khác biệt của dây cáp ngầm với cáp thông thường là sản phẩm thường được lắp đặt bên trong tường hoặc sâu trong lòng đất. Một số dòng cáp chuyên lắp đặt dưới lòng đất sẽ được trang bị lớp áo giáp bằng kim loại như thép mạ kẽm để bảo vệ cấu trúc bên trong của cáp, tránh sự va đập dẫn đến hư hỏng từ các tác nhân bên ngoài. Dòng cáp ngầm điện lực được lựa chọn phổ biến nhất thuộc dòng 2 lõi và 4 lõi.
Trong số các dòng cáp điều khiển và động lực chuyên dụng trong môi trường lắp đặt dưới lòng đất, dây cáp điều khiển NYY của chúng tôi, HELUKABEL là sản phẩm đáp ứng đầy đủ các yêu cầu kỹ thuật, đã đạt tiêu chuẩn VDE quốc tế.
>>Tìm hiểu thêm: Các dòng cáp động lực của HELUKABEL
Thông tin về dây cáp ngầm NYY đạt tiêu chuẩn VDE
Thông số kỹ thuật cáp điều khiển NYY
- Cáp điều khiển và động lực NYY theo tiêu chuẩn DIN VDE 0276-603 / HD 603 S1 / IEC 60502. Sản phẩm gồm có 7 lõi trở lên và cũng đạt các tiêu chuẩn DIN VDE 0276-627 / HD 627 S1 / IEC 60502.
- Phạm vi nhiệt độ
- Thi công (chuyển động): -5 ° C đến + 50 ° C
- Cố định: -40 ° C đến + 70 ° C
- Nhiệt độ hoạt động cho phép của lõi dẫn điện: + 70 ° C
- Nhiệt độ ngắn mạch cho phép (thời gian ngắn mạch tối đa là 5 giây): ≤ 300 mm² + 160 ° C và > 300 mm² + 140 ° C
- Điện áp danh định: U0 / U 0,6 / 1 kV
- Kiểm tra điện áp: 4 kV
- Bán kính uốn cong tối thiểu
- Lõi đơn 15x bên ngoài Ø
- Đa lõi 12x bên ngoài Ø
![Thông số kỹ thuật cáp điều khiển NYY Thông số kỹ thuật cáp điều khiển NYY](https://www.helukabel.com.vn/helukabel/hkvn/nyy_nycy_1000x400_any_large.jpg)

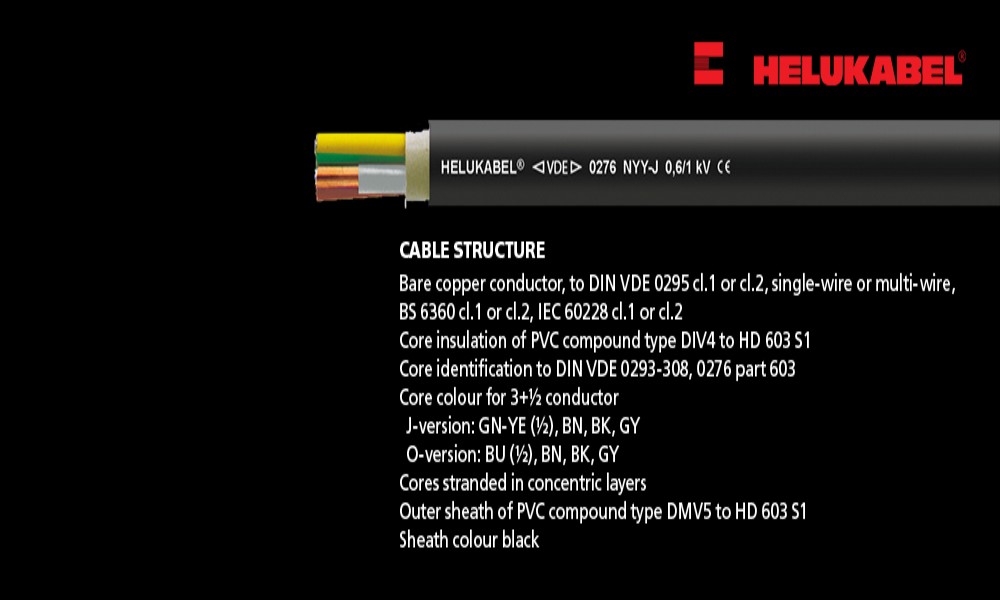

Cấu trúc cáp điều khiển NYY
- Dây dẫn đồng trần, sử dụng một dây hoặc nhiều dây, theo tiêu chuẩn DIN VDE 0295 cl.1 hoặc cl.2 / IEC 60228 cl.1 hoặc cl.2
- Vỏ cách điện làm bằng hợp chất PVC đặc biệt, sử dụng hợp chất DIV4 theo tiêu chuẩn HD 603 S1
- Nhận dạng màu của lõi theo tiêu chuẩn DIN VDE 0293-308 / 0276-603
- Màu lõi cho dây dẫn 3 + ½
- Phiên bản J: GN-YE (½), BN, BK, GY
- Phiên bản O: BU (½), BN, BK, GY
- Lõi được bện chặt
- Vỏ bọc bên ngoài bằng hợp chất PVC đặc biệt, sử dụng loại hợp chất DMV5 theo tiêu chuẩn HD 603 S1
- Màu vỏ: đen
Tính ứng dụng
Dây cáp điều khiển NYY được dùng để cung cấp năng lượng, thường được lắp đặt ngoài trời, trong lòng đất, dưới nước, dưới lớp bê tông, trong nhà, trong ống dẫn cáp, trạm điện, cho ngành công nghiệp… những nơi không phát sinh các hư hỏng có tính cơ học.
Dây cáp ngầm NYCY
Thông số kỹ thuật
- Cáp điều khiển và cáp động lực NYCY theo tiêu chuẩn DIN VDE 0276-603 / HD 603 S1 / IEC 60502
- Cấu trúc bao gồm 7 lõi trở lên theo tiêu chuẩn DIN VDE 0276-627 / HD 627 S1 / IEC 60502
- Phạm vi nhiệt độ
- Thi công (chuyển động): -5 ° C đến + 50 ° C
- Cố định: -40 ° C đến + 70 ° C
- Nhiệt độ hoạt động cho phép ở lõi dẫn điện: + 70 °C
- Nhiệt độ ngắn mạch cho phép (thời gian ngắn mạch tối đa 5 giây): + 160 ° C
- Điện áp danh định: U0 / U 0,6 / 1 kV
- Kiểm tra điện áp: 4 kV
- Bán kính uốn cong tối thiểu
- Lõi đơn 15x bên ngoài Ø
- Đa lõi 12x bên ngoài Ø
![Dây cáp ngầm NYCY Dây cáp ngầm NYCY](https://www.helukabel.com.vn/helukabel/hkvn/nyy_nycy_1000x400-(1)_any_large.jpg)

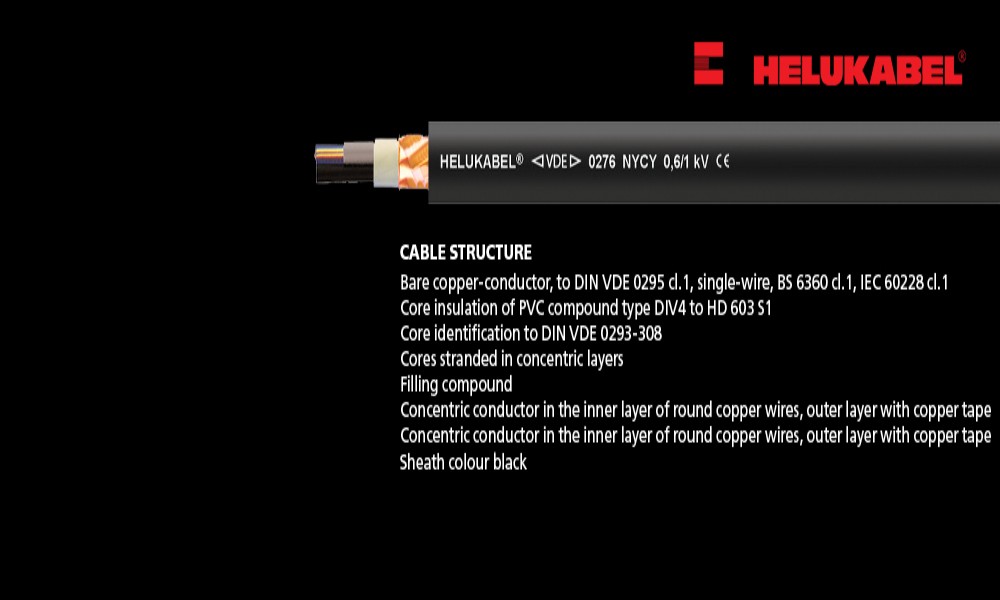

Cấu trúc cáp
- Dây dẫn đồng trần, dây đơn theo tiêu chuẩn DIN VDE 0295 cl.1 / IEC 60228 cl.1
- Vỏ cách điện bằng chất liệu PVC đặc biệt, sử dụng loại hợp chất DIV4 theo tiêu chuẩn HD 603 S1
- Màu phân biệt giữa các lõi theo tiêu chuẩn DIN VDE 0293-308
- Lõi được bện chặt
- Vỏ bọc bên ngoài bằng chất liệu PVC đặc biệt, sử dụng loại hợp chất DMV5 theo tiêu chuẩn HD 603 S1
- Màu vỏ: đen
Tính ứng dụng
Cáp điều khiển và động lực NYCY nhằm cung cấp năng lượng và tín hiệu, được sử dụng cho nhiều ngành công nghiệp và distribution boards (bảng phân phối), trạm điện, house connecting boxes (tủ đấu nối điện trong nhà) và hệ thống đèn đường. Đồng thời, sản phẩm cũng có vai trò điều khiển và kiểm tra dữ liệu. Những loại cáp này thường được lắp đặt ngoài trời, dưới đất, dưới nước, trong bê tông, trong nhà và trong ống dẫn cáp. Concentric conductor (dây dẫn đồng tâm) (C) có thể được sử dụng làm ruột dẫn PE, PEN hoặc vỏ bảo vệ theo quy định của quốc gia.
Cáp điện dưới lòng đất đòi hỏi cáp được làm từ chất liệu có khả năng chống nhiễu và không bị ảnh hưởng bởi các tác nhân dưới lòng đất. Nếu bạn đang cần tìm kiếm các sản phẩm chuyên dụng cho môi trường dưới lòng đất, bạn có thể tham khảo 2 sản phẩm cáp tín hiệu NYY và NYCY. Ngoài ra, nếu bạn đang cần được tư vấn cụ thể hơn về các sản phẩm dây cáp điện và phụ kiện đi kèm, hoặc các yêu cầu kỹ thuật cần trong dự án, hãy liên hệ cho đội ngũ kỹ sư của chúng tôi để được tư vấn và hỗ trợ trong thời gian sớm nhất.
