Cáp Profibus là gì? Tìm hiểu về cáp tín hiệu Profibus SK
Hiện nay, nhu cầu tìm kiếm các loại cáp Profibus đạt chuẩn chất lượng, an toàn và đáng tin cậy ngày càng tăng. Tuy nhiên, để chắc rằng việc lựa chọn dây cáp tín hiệu đáp ứng đầy đủ các yêu cầu về kỹ thuật và mang lại hiệu quả tốt, bạn cần nắm bắt được những thông tin cơ bản về dây cáp.
1. Truyền thông Profibus là gì?
Profibus (Process Field Bus) là một tiêu chuẩn truyền thông trong lĩnh vực tự động hóa công nghiệp, lần đầu được phát triển vào năm 1989 dưới sự tài trợ của Bộ Giáo dục và Nghiên cứu Đức (BMBF). Sau này, Siemens đã đóng vai trò quan trọng trong việc đưa tiêu chuẩn này vào thực tế ứng dụng. Profibus được sử dụng rộng rãi trong các ngành sản xuất, tự động hóa quy trình công nghiệp và tự động hóa tòa nhà, giúp kết nối các thiết bị hiện trường phân tán với hệ thống điều khiển trung tâm thông qua mạng truyền thông trường (fieldbus) dạng nối tiếp.
Điểm nổi bật của Profibus là khả năng cho phép các thiết bị từ nhiều nhà sản xuất khác nhau có thể giao tiếp mà không cần thay đổi giao diện hoặc thực hiện các tùy chỉnh phức tạp. Điều này được hiện thực hóa nhờ sự thống nhất về giao thức truyền thông, giúp tiết kiệm chi phí và giảm thiểu thời gian tích hợp hệ thống.

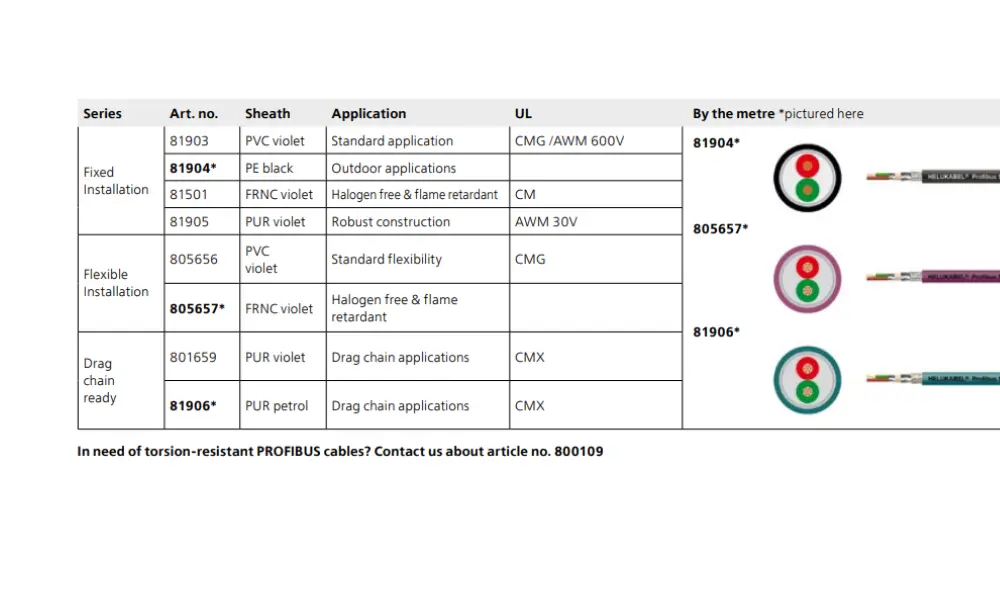

2. Các loại cáp Profibus
2.1 Cáp tín hiệu Profibus được phân loại như thế nào?
Cáp Profibus được chia thành nhiều loại khác nhau để đáp ứng các yêu cầu truyền thông và ứng dụng trong công nghiệp. Dưới đây là các loại cáp Profibus phổ biến nhất:
- Profibus DP: được thiết kế chuyên dụng cho các ứng dụng truyền thông trong môi trường công nghiệp, nơi cần tốc độ truyền tải dữ liệu cao và độ tin cậy lớn.
- Profibus PA (Process Automation): Được sử dụng trong lĩnh vực tự động hóa quy trình, cáp Profibus PA phù hợp với những môi trường làm việc khắc nghiệt như nhiệt độ cao hoặc độ ẩm lớn.
- Profibus FMS (Fieldbus Message Specification): Loại cáp bus này được ứng dụng trong các hệ thống truyền thông dựa trên giao thức FMS.
- Profibus MPI (Multi-Point Interface): Profibus MPI là loại cáp thường được sử dụng trong các hệ thống điều khiển và lập trình, đặc biệt là trong các giải pháp của Siemens. Loại cáp này cũng sử dụng thiết kế lõi đôi, tương tự như cáp Profibus DP, để đảm bảo hiệu suất hoạt động tốt.
Nhờ sự đa dạng và linh hoạt, các loại cáp Profibus đã và đang đóng vai trò quan trọng trong việc xây dựng hệ thống truyền thông hiệu quả cho ngành công nghiệp tự động hóa, đáp ứng nhiều điều kiện môi trường và yêu cầu kỹ thuật khác nhau.
>>Xem thêm: Tìm hiểu về dây cáp điều khiển Profibus PA
2.2 Dây cáp Profibus SK
Cáp tín hiệu Profibus SK thuộc dòng cáp bus, được thiết kế để chuyển động liên tục trong xích dẫn cáp và có cấu trúc đặc biệt đáp ứng các tiêu chuẩn hiệu suất cao của hãng Siemens. Nhờ lớp vỏ PUR, nó cũng có khả năng chống lại các loại dầu khoáng, dầu bôi trơn và chất bôi trơn làm mát thông thường. Tùy thuộc vào ứng dụng, vỏ màu xanh dương, bạc hoặc màu tím đều có sẵn tại công ty chúng tôi, HELUKABEL Việt Nam.
Profibus SK cung cấp giải pháp truyền dẫn tín hiệu an toàn trong xích dẫn cáp mà không gặp phải bất kỳ trở ngại nào, đảm bảo sự linh hoạt cho máy móc thiết bị mà không làm rối và hư hại cáp (dây cáp điện tín hiệu, điều khiển…).
3. Đặc điểm của cáp tín hiệu Profibus SK
3.1 Cấu tạo dây cáp
- Đường kính lõi dẫn điện: Đồng, trần (AWG 24/19)
- Lớp lõi cách điện: PE
- Màu lõi: Đỏ, xanh lá
- Sổ lõi: 2 lõi, xoắn lại với nhau
- Lớp chống nhiễu 1: Lá nhôm
- Lớp chống nhiễu 2: Lưới đồng mạ thiếc
- Vỏ bảo vệ bên trong: PVC
- Vỏ bảo vệ bên ngoài: PUR
- Đường kính dây cáp: Xấp xỉ 8,0 mm ± 0,4 mm
- Màu vỏ ngoài: Màu tím tương tự như RAL 4001 hoặc xanh dương bạc tương tự như RAL 5018
3.2 Thông số điện tử
- Trở kháng: 150 Ohm ± 10 %
- Điện trở lõi dẫn điện tối đa: 67 Ohm/km
- Điện trở vỏ cách điện tối thiểu: 1 GOhm x km
- Điện trở vòng lặp: Tối đa 134 Ohm/km
- Điện dung tương hỗ: 35 nF/km (theo lý thuyết)
- Kiểm tra điện áp: 1,5 kV
- Độ suy giảm:
- 9,6 kHz < 3,0 dB/km
- 38,4 kHz < 5,0 dB/km
- 4 MHz < 25,0 dB/km
- 16 MHz < 52,0 dB/km
3.3 Thông số kỹ thuật của cáp Profibus SK
- Trọng lượng: Xấp xỉ 70 kg/km
- Bán kính uốn cong, lặp lại: 100 mm
- Phạm vi nhiệt độ hoạt động tối thiểu: -40°C
- Phạm vi nhiệt độ hoạt động tối đa: +70°C
- Tải trọng nhiệt, giá trị xấp xỉ: 1,53 MJ/m
- Trọng lượng đồng: 25,00 kg/km
3.4 Các tiêu chuẩn của cáp Profibus
- Các tiêu chuẩn áp dụng: Profibus theo DIN 19245 T3 và EN50170, Chống cháy lan theo IEC 60332-1
- Tiêu chuẩn UL: CMX 75°C (được chống nhiễu)
- Tiêu chuẩn CSA: CSA FT1
4. Ứng dụng của dây cáp Profibus SK
Cáp tín hiệu Profibus SK Indoor + Outdoor có cấu trúc đặc biệt, phiên bản indoor được sử dụng cho các yêu cầu thông thường, trong các ứng dụng lắp đặt cố định trong thiết bị; phiên bản outdoor được sử dụng trong các ứng dụng ngoài trời, có thể chịu được gió, thời tiết và nắng (không dùng để chôn trực tiếp trong lòng đất).
Cáp tín hiệu Profibus SK được ứng dụng trong đa dạng các lĩnh vực: công nghiệp tự động hóa; các nhà máy sản xuất, khai thác, chế biến… Ngoài ra, Profibus SK còn sử dụng cho rất nhiều loại máy móc thiết bị như:
- Máy CNC, máy gia công
- Dây chuyền lắp ráp
- Kho hàng bốc xếp tự động
- Công nghiệp đóng gói
- Hệ thống vận chuyển tự động
- Dây chuyền sản xuất ôtô, thép, khoáng sản, xây dựng
- Máy tự động, Robot
- Thiết bị cảng hàng không, cầu cảng, nhà ga
- Thiết bị giàn khoan dầu, đóng tàu…
Chúng tôi, HELUKABEL Việt Nam được biết đến là thương hiệu đã có hơn 40 năm kinh nghiệm trong lĩnh vực dây cáp điều khiển, tín hiệu trên thế giới. Chúng tôi chuyên cung cấp giải pháp về dây cáp điều khiển, tín hiệu và phụ kiện phù hợp cho việc vận hành máy móc ở đa dạng các lĩnh vực có ứng dụng tự động hóa. Bạn có thể tìm kiếm các giải pháp tối ưu cho bất kỳ lĩnh vực nào với sự tư vấn của các chuyên gia của chúng tôi.
Nếu vẫn còn băn khoăn về cáp Profibus, đừng quên liên hệ ngay đội ngũ kỹ sư của HELUKABEL Việt Nam để được giải đáp chi tiết.
