Đầu nối cáp điện là gì? Chức năng và ứng dụng của đầu nối cáp điện

Đầu nối cáp điện đóng vai trò quan trọng trong việc truyền tải tín hiệu và nguồn điện giữa các hệ thống điện trong nhiều lĩnh vực khác nhau. Tùy thuộc vào từng ứng dụng cụ thể sẽ có những loại đầu nối cáp chuyên dụng. Hãy cùng tìm hiểu đầu nối cáp là gì các loại đầu nối cáp phổ biến qua bài viết sau đây!

1. Đầu nối cáp điện là gì?

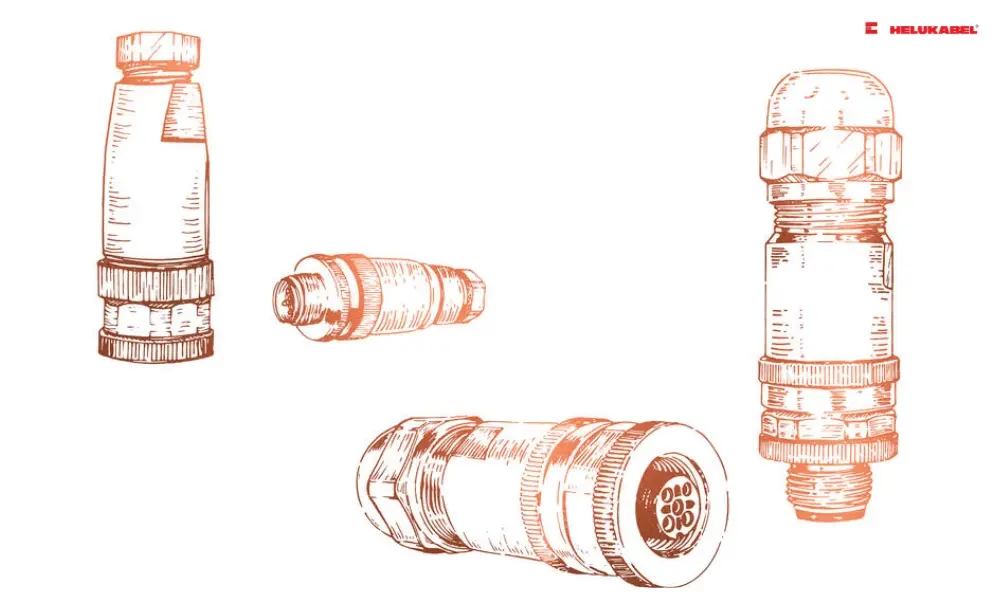

Đầu nối cáp điện là gì

Đầu nối cáp điện là một thành phần cơ điện cung cấp giao diện tách rời giữa hai phần của hệ thống điện mà không làm ảnh hưởng đến hiệu suất của hệ thống. Tính chất tách rời này cho phép các mạch điện, được sản xuất riêng biệt, có thể kết nối điện, kiểm tra, bảo trì và nâng cấp dễ dàng. Các hệ thống con này (các cụm linh kiện) có thể được kiểm tra và nâng cấp độc lập với nhau. Đầu nối cáp giúp giải quyết các vấn đề liên quan đến việc kết nối cố định giữa các thành phần và loại bỏ các vấn đề phát sinh từ việc nối dây lại, chẳng hạn như hỏng đường dẫn dẫn điện trên bo mạch do quá trình hàn và tháo hàn lặp lại.

Tùy thuộc vào lĩnh vực ứng dụng và yêu cầu chất lượng truyền tải, các đầu nối cáp được thiết kế để đáp ứng mục đích hoặc ứng dụng cụ thể một cách tốt nhất – đồng thời xem xét đến các điều kiện kỹ thuật và yêu cầu thương mại, sự thay đổi của công nghệ, các điều kiện môi trường và kinh tế, tốc độ truyền tải dữ liệu ngày càng tăng và nhu cầu về hiệu suất, độ tin cậy cao hơn. Để đáp ứng những yêu cầu này, các đầu nối cáp được thiết kế với nhiều tiêu chuẩn, nhiều hình dạng, kích thước và cấu hình khác nhau. Mỗi loại đầu nối được tùy chỉnh để phù hợp với các ứng dụng và ngành công nghiệp cụ thể.

>>Tìm hiểu thêm: Các sản phẩm đầu nối cáp điện của HELUAKBEL

2. Chức năng của đầu nối cáp điện

Cáp âm thanh digital HDMI được sử dụng rộng rãi

Đầu nối cáp truyền phát video chất lượng cao từ thiết bị phát đến tivi qua cáp HDMI

Đầu nối cáp điện thiết lập kết nối điện, cơ khí hoặc quang học giữa các thành phần điện, điện tử, hoặc cơ khí với nhau, cho phép dòng điện, tín hiệu hoặc dữ liệu lưu thông một cách liên tục. Một số chức năng chính của đầu nối cáp điện bao gồm:

  • Truyền dữ liệu: Một trong những chức năng cơ bản của đầu nối cáp điện là hỗ trợ truyền dữ liệu giữa các thiết bị. Đầu nối đảm bảo việc truyền tải dữ liệu diễn ra mượt mà và nhanh chóng, cho dù đó là chuyển tệp giữa máy tính và ổ USB hay truyền phát video chất lượng cao từ thiết bị phát đến tivi qua cáp HDMI.
  • Đảm bảo tín hiệu: Đầu nối cáp chất lượng cao là yếu tố cần thiết để duy trì sự toàn vẹn của tín hiệu trong quá trình truyền dữ liệu. Một đầu nối được thiết kế tốt giúp giảm thiểu mất mát tín hiệu và nhiễu, mang lại hiệu suất và độ tin cậy cao hơn.
  • Cung cấp nguồn điện: Đầu nối nguồn chịu trách nhiệm cung cấp điện cho nhiều thiết bị tương thích, từ các thiết bị điện tử nhỏ đến máy móc hạng nặng trong công nghiệp. Những đầu nối này có khả năng xử lý các yêu cầu điện cụ thể và đảm bảo cung cấp nguồn an toàn.
  • Truyền âm thanh và hình ảnh: Đầu nối âm thanh và hình ảnh rất quan trọng trong việc truyền tín hiệu âm thanh và video chất lượng cao giữa các thiết bị như loa, tai nghe, tivi, máy chiếu… đảm bảo tái tạo nội dung âm thanh và hình ảnh chính xác.
  • Kết nối mạng và Internet: Đầu nối Ethernet, thường thấy trong các thiết bị mạng, cho phép các thiết bị kết nối với mạng cục bộ và Internet. Chúng đóng vai trò quan trọng trong việc cung cấp kết nối internet và chia sẻ dữ liệu cục bộ.
  • Cố định cơ học: Đầu nối thường cung cấp tính năng cố định cơ học, giúp giữ các thành phần cố định trong khi vẫn duy trì kết nối điện. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp và ô tô, nơi có nhiều rung động và chuyển động.

3. Các thành phần chính của đầu nối cáp điện

Các thành phần chính của đầu nối cáp điện

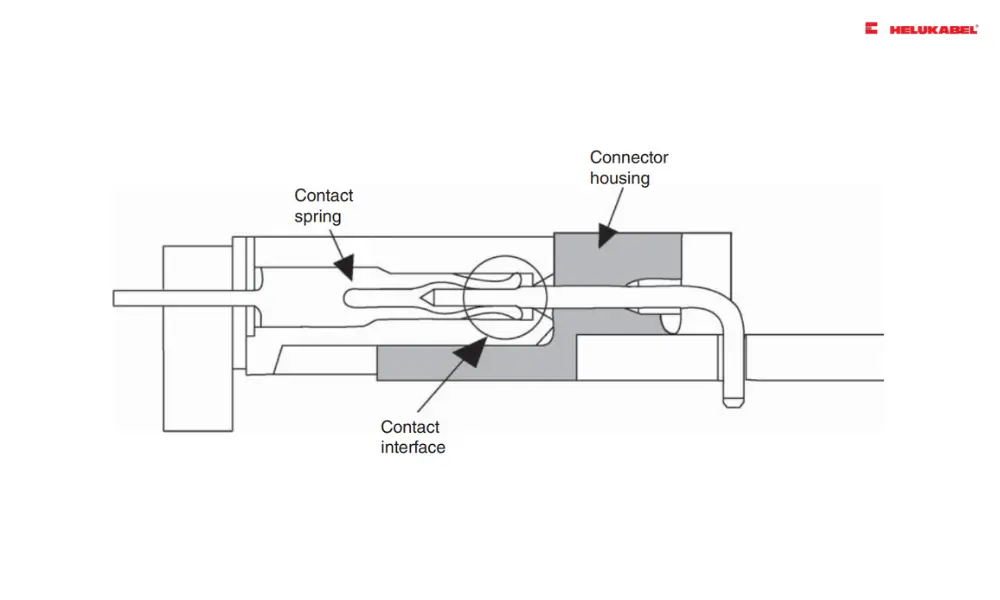

Các thành phần chính của đầu nối cáp điện. Nguồn: Pecht, M., & Kyeong, S. (2020). What Is an Electrical Connector?. Electrical Connectors: Design, Manufacture, Test, and Selection, 1-15.

Các thành phần chính của đầu nối cáp bao gồm contact springs (tiếp điểm lò xo), contact fisishes (lớp mạ tiếp xúc), và contact housing (vỏ đầu nối). Contact interface (giao diện tiếp xúc) được xác định bởi kết nối vật lý-điện giữa các bộ phận của đầu nối được ghép lại, và điều này quyết định hiệu suất hoạt động của đầu nối cáp điện.

3.1 Tiếp điểm lò xo của đầu nối cáp (contact springs)

Tiếp điểm lò xo hay lò xo tiếp xúc tạo ra đường dẫn để truyền tín hiệu, công suất và/hoặc nối đất giữa các mạch mà đầu nối kết nối. Thành phần này cũng cung cấp lực ép, vuông góc với bề mặt tiếp xúc, giúp hình thành và duy trì giao diện có thể tách rời. Các yêu cầu cơ học chính của lò xo tiếp xúc bao gồm lực cắm và rút, lực tiếp xúc, độ bền giữ tiếp xúc, và độ quét tiếp xúc. Về yêu cầu điện, lò xo tiếp xúc cần đáp ứng các yếu tố như điện trở tiếp xúc, dòng định mức, độ tự cảm, điện dung và băng thông.

Có hai loại lò xo tiếp xúc: một là ổ cắm, thường là bộ phận có tính đàn hồi; hai là phích cắm, trong hầu hết các trường hợp là cứng và tạo điều kiện để làm lệch lò xo của ổ cắm nhằm tạo ra lực ép tiếp xúc. Lò xo tiếp xúc của ổ cắm đảm bảo lực cắm thấp khi ghép nối và giúp đầu nối cáp điện chịu được căng thẳng khi cắm không thẳng hàng.

3.2 Lớp mạ tiếp xúc của đầu nối cáp (Contact finishes)

Lớp mạ tiếp xúc bảo vệ kim loại nền của lò xo tiếp xúc khỏi ăn mòn và hạn chế sự hình thành các lớp màng trên bề mặt lò xo tiếp xúc. Để đạt được hiệu quả, lớp mạ tiếp xúc phải bao phủ hoàn toàn lò xo tiếp xúc và có khả năng chống ăn mòn.

Các lớp màng có thể làm tăng điện trở tiếp xúc bao gồm màng oxit mỏng, sunfua, clorua và các hỗn hợp phức tạp của các lớp màng kim loại hình thành trên bề mặt tiếp xúc. Để giảm điện trở tiếp xúc, cần hình thành một bề mặt kim loại không có màng. Loại lớp mạ quyết định loại màng bề mặt có thể hình thành trên các giao diện tiếp xúc. Các kim loại quý, đặc biệt là vàng, có tính trơ vì không hình thành oxit trên bề mặt. Trong trường hợp lớp mạ bằng kim loại không quý như thiếc, oxit thiếc có thể hình thành trên lò xo tiếp xúc và có thể cần phải loại bỏ định kỳ.

Vật liệu làm nên lớp vỏ của một số đầu nối cáp

Vật liệu làm nên lớp vỏ của một số đầu nối cáp

3.3 Vỏ đầu nối cáp (contact housing)

Đầu nối cáp điện phải duy trì độ ổn định kích thước khi chịu tác động của các yếu tố hóa học và nhiệt độ khắc nghiệt. Để đảm bảo đầu nối cáp được lắp ráp và hoạt động đúng cách, cần duy trì khoảng cách tâm, độ thẳng và độ phẳng của đầu nối. Vỏ đầu nối cáp điện đạt được sự ổn định này bằng cách cách điện và bảo vệ cơ học cho lò xo tiếp xúc, giữ vị trí các điểm tiếp xúc và bảo vệ các điểm tiếp xúc khỏi môi trường hoạt động.

Hầu hết các thiết kế vỏ tiếp xúc đều tương tự nhau, nhưng vật liệu sử dụng trong chúng lại khác nhau. Dải vật liệu này không chỉ đáp ứng các điều kiện môi trường khi vận hành mà còn phù hợp với các điều kiện trong quá trình sản xuất và lắp ráp. Một số vật liệu phổ biến dùng để làm vỏ đầu nối cáp bao gồm polyphenylene sulfide (PPS), polyethylene terephthalate (PET), polybutylene terephthalate (PBT), polycyclohexylenedimethylene terephthalate (PCT), polymer tinh thể lỏng (LCP), FR-4, và polyimide.

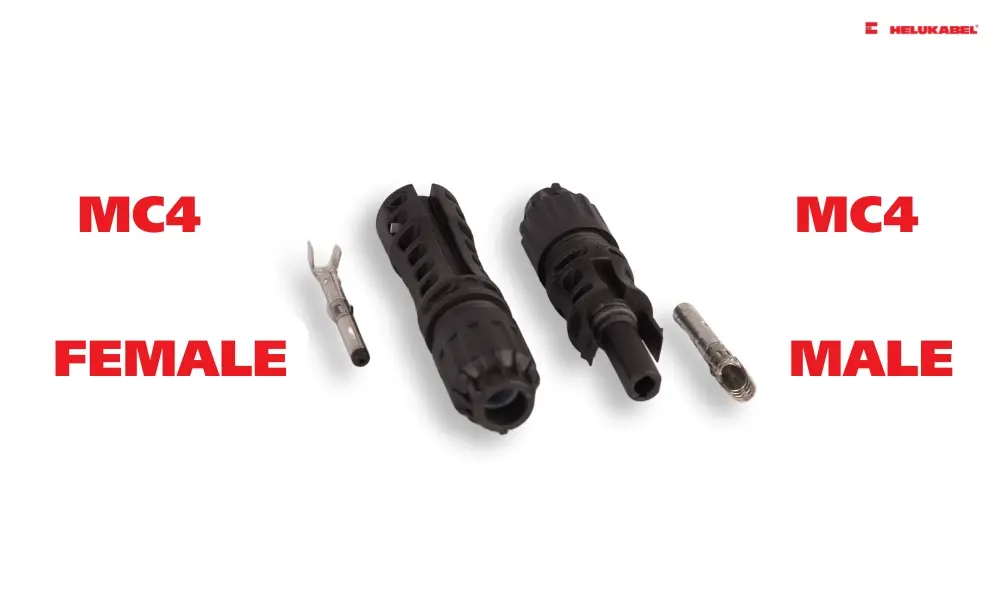

Đầu nối cáp đực và đầu nối cáp cái

Đầu nối cáp đực và đầu nối cáp cái

3.4 Giao diện tiếp xúc (contact interface) của đầu nối cáp điện

Khi đầu nối cáp đực và cái nối tiếp xúc với nhau, một giao diện có thể tháo rời được thiết lập. Để đạt được hiệu suất điện mong muốn, cần phải tạo và duy trì các giao diện tiếp xúc. Giao diện kim loại này được tạo ra bằng cơ học.

Khi các đầu nối có thể tháo rời được ghép lại, chỉ những điểm cao nhất trên bề mặt, được gọi là "đỉnh lồi", mới tiếp xúc với nhau. Do đó, toàn bộ bề mặt của đầu nối cáp không thực sự tiếp xúc hoàn toàn. Các đỉnh lồi phụ thuộc vào hình dạng của các bề mặt tiếp xúc. Kích thước và số lượng của các đỉnh lồi phụ thuộc vào độ nhám bề mặt và tải trọng được áp dụng. Tải trọng này cũng xác định mức độ của diện tích tiếp xúc.

4. Ứng dụng của đầu nối cáp điện

Dây cáp cvv được ứng dụng nhiều trong tự động hóa công nghiệp

4.1 Đầu nối cáp điện trong điện tử công nghiệp và tự động hóa

Điện tử công nghiệp là một trong những lĩnh vực phát triển nhanh nhất trong ngành công nghiệp. Đặc trưng bởi công nghệ tự động hóa, điện tử công nghiệp bao gồm một loạt các lĩnh vực từ kỹ thuật quy trình và sản xuất, tự động hóa tòa nhà và nhà ở, phát và phân phối năng lượng, vận tải (công nghệ vận tải, đường sắt, hàng không và hàng hải) đến kỹ thuật y tế và hệ thống giải trí chuyên nghiệp.

Các thiết bị và thành phần tự động hóa như bộ điều khiển, các phần tử I/O, biến tần... trong tủ điều khiển thường được trang bị các đầu nối cáp chuyên dụng, giúp tăng tính linh hoạt tối đa khi kết nối các cảm biến và cơ cấu chấp hành bên trong tủ cũng như cung cấp năng lượng giữa các thành phần và từ các thành phần ra môi trường bên ngoài.

4.2 Tự động hóa tòa nhà

Do điều kiện lắp đặt, các đầu nối cáp cho lắp ráp tại hiện trường chủ yếu được sử dụng trong tự động hóa tòa nhà, đặc biệt là các đầu nối dạng cắm. Các lõi của cáp được đấu nối trực tiếp với đầu nối cáp tại chỗ bởi người lắp đặt. Các kẹp vít, vốn được sử dụng rộng rãi trước đây, đang dần bị thay thế bởi các tiếp điểm kẹp lò xo. Công nghệ kết nối kiểu cắt cách điện cũng được sử dụng trong một số khu vực.

Do tuổi thọ lâu dài của các công trình xây dựng và một số ứng dụng liên quan đến an toàn (ví dụ, phòng chống cháy nổ hoặc kiểm soát truy cập), các đầu nối dùng trong tự động hóa tòa nhà phải có độ tin cậy cao và tuổi thọ dài. Chúng phải có khả năng truyền tải các tín hiệu nhỏ từ cảm biến (ví dụ, cảm biến nhiệt độ, độ sáng, sự hiện diện của người hoặc chất lượng không khí) cũng như dòng điện cao hơn cho các bộ truyền động (ví dụ, động cơ điều khiển, quạt hoặc đèn).

Đầu nối cáp MC4-Evo 2A cho các dự án điện mặt trời

Đầu nối cáp MC4-Evo 2A cho các dự án điện mặt trời

4.3 Đầu nối cáp DC cho điện năng lượng mặt trời

Đầu nối cáp DC là thành phần không thể thiếu của hệ thống điện năng lượng mặt trời, từ các trang trại điện mặt trời công suất lớn đến các mô-đun gắn trên mái nhà cho hộ gia đình. Nhờ các đâu nối cáp DC mà các kỹ thuật viên có thể lắp đặt nhanh chóng các mô-đun PV và bộ chuyển đổi tại hiện trường mà không cần sử dụng công cụ đặc biệt.

Các đầu nối cáp DC được phát triển để đảm bảo tương thích với dây cáp dùng cho điện mặt trời như tiết diện dây dẫn từ 2,5 đến 16mm², truyền tải dòng điện lên đến 65 A, điện áp một chiều (DC) cao hơn, lên đến 1500 V, đáp ứng tiêu chuẩn IP68…

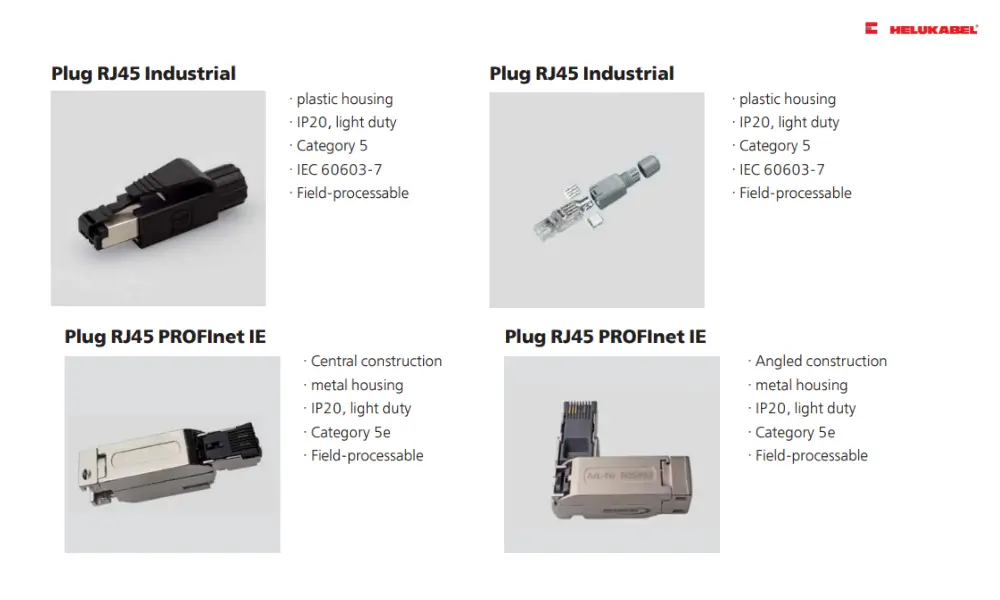

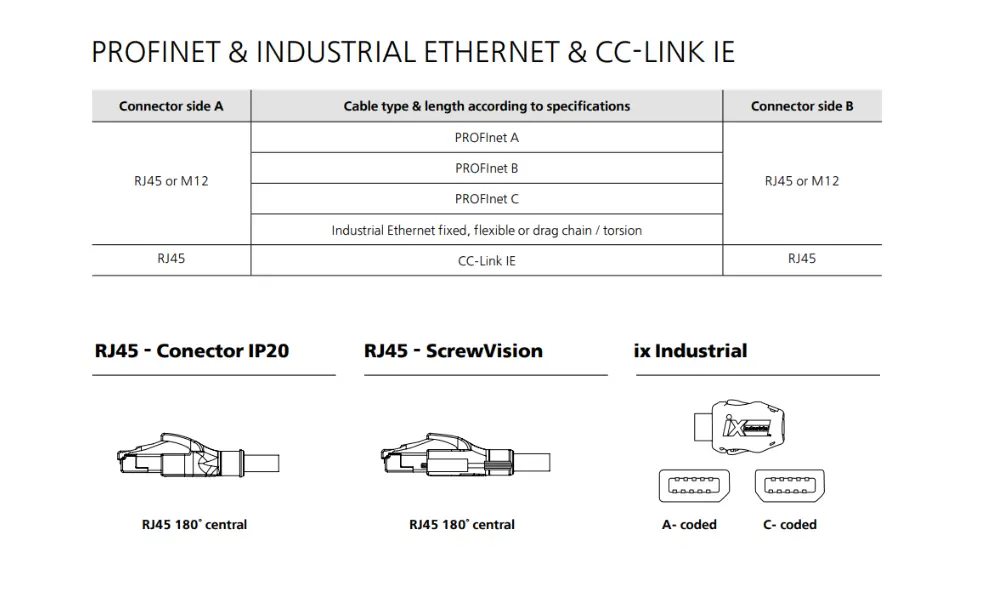

Một số sản phẩm đầu nối cáp điện cho lĩnh vực viễn thông

Một số sản phẩm đầu nối cáp điện cho lĩnh vực viễn thông

4.4 Lĩnh vực viễn thông

Giao tiếp là nền tảng của mọi xu hướng hiện nay. Các khái niệm như “Internet vạn vật” (IoT), “Công nghiệp 4.0” hay “Tính di động” đều không thể phát triển nếu thiếu các liên kết truyền thông hiệu suất cao và khả năng tiếp cận dữ liệu rộng rãi. Đầu nối cáp điện đóng vai trò quan trọng trong việc xây dựng các mạng này, đáp ứng nhu cầu bảo trì và chuyển đổi với tốc độ dữ liệu ngày càng cao. Sự phổ biến của các hệ thống này đòi hỏi mức độ tiêu chuẩn hóa đầu nối cao. Ví dụ, các đầu nối RJ45 hoặc USB hiện là một trong những linh kiện được sử dụng rộng rãi nhất trên thế giới. Đầu nối cáp điện là thành phần quan trọng của các hệ thống:

  • Trung tâm dữ liệu và công nghệ chuyển mạch
  • Các thiết bị di động
  • Mạng cục bộ LAN và mạng diện rộng WAN

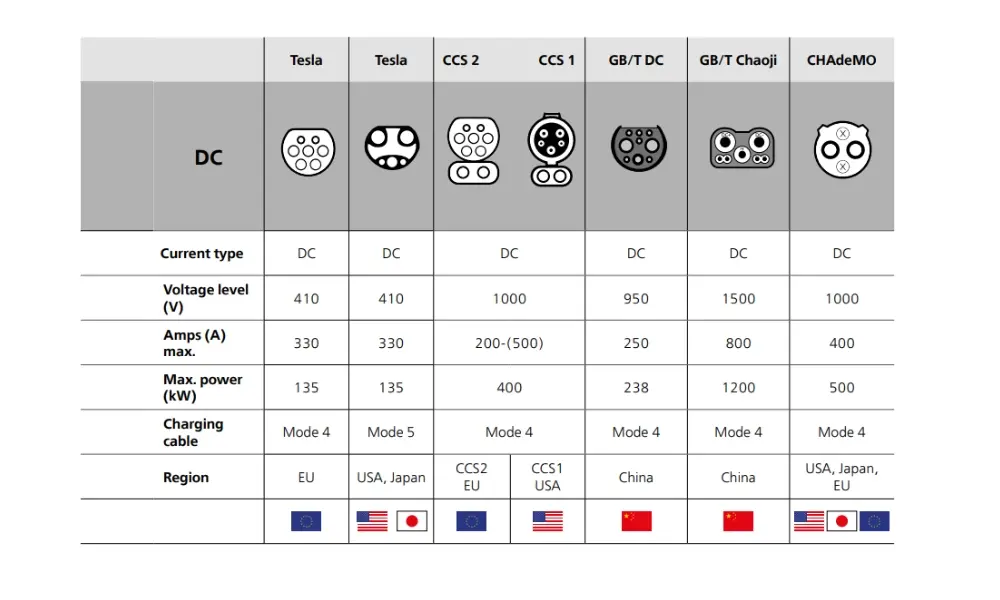

  • Đầu nối cáp điện DC cho xe điện

    Đầu nối cáp điện DC cho xe điện

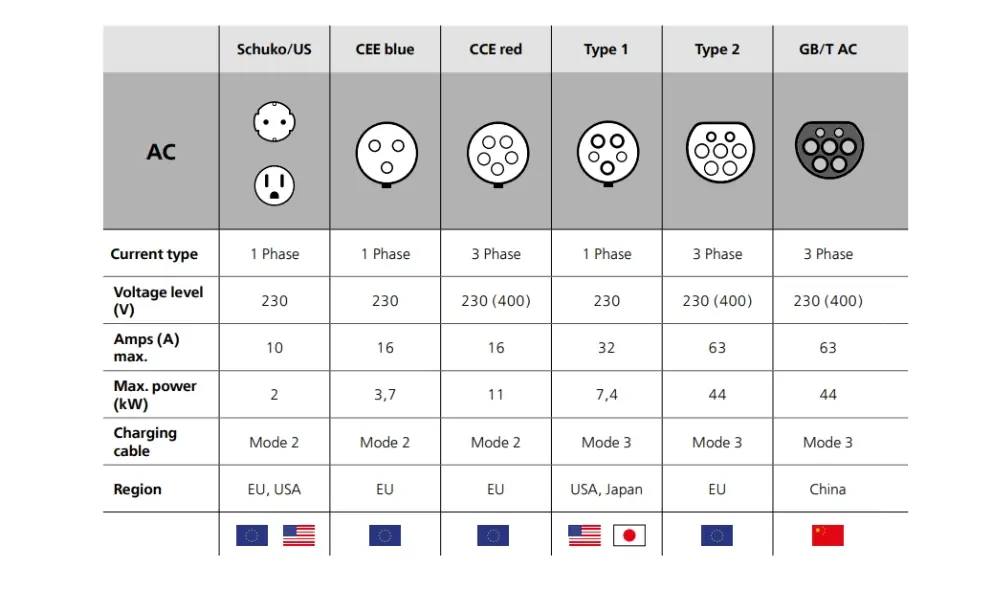

  • Đầu nối cáp điện AC cho xe điện

    Đầu nối cáp điện AC cho xe điện

4.5 Đầu nối cáp cho hệ thống điện tử ô tô

Các đầu nối trong hệ thống điện tử ô tô cần đảm bảo khả năng chịu đựng được điều kiện khắc nghiệt như rung động mạnh, nhiệt độ cao, ẩm ướt, và tiếp xúc với hóa chất. Những đầu nối cáp này hỗ trợ các hệ thống quan trọng bao gồm hệ thống truyền động, hệ thống điều khiển an toàn (ví dụ: phanh ABS, túi khí), hệ thống thông tin giải trí, và các cảm biến tiên tiến như camera lùi và radar hỗ trợ lái xe.

Các đầu nối cáp trong điện tử ô tô thường được thiết kế nhỏ gọn, có khả năng khóa chặt để đảm bảo không xảy ra ngắt kết nối đột ngột, và có khả năng chống nhiễu điện từ để bảo vệ độ chính xác của tín hiệu.

Bên cạnh đó, xe hybrid và xe điện phải chịu nhiệt độ cao hơn và lực rung động lớn hơn đáng kể so với các loại xe thông thường. Điều này đặt ra yêu cầu khắt khe hơn đối với thiết kế đầu nối cáp, vật liệu cơ bản và bề mặt tiếp xúc. Các đầu nối trong những phương tiện này phải được chế tạo từ vật liệu chịu nhiệt tốt, có độ bền cơ học cao và có khả năng chống mài mòn để đảm bảo sự kết nối ổn định trong môi trường vận hành khắc nghiệt. Một số tiêu chuẩn phổ biến cho các đầu nối sạc xe điện như Type 1, Type 2…

Trên đây là một số thông tin cơ bản về đầu nối cáp điện. Để được tư vấn về sản phẩm đầu nối cáp điện cũng như được hướng dẫn chi tiết về quá trình lắp ráp, đừng ngần ngại liên hệ với đội ngũ kĩ sư của HELUKABEL Việt Nam! Chúng tôi luôn sẵn lòng hỗ trợ.
