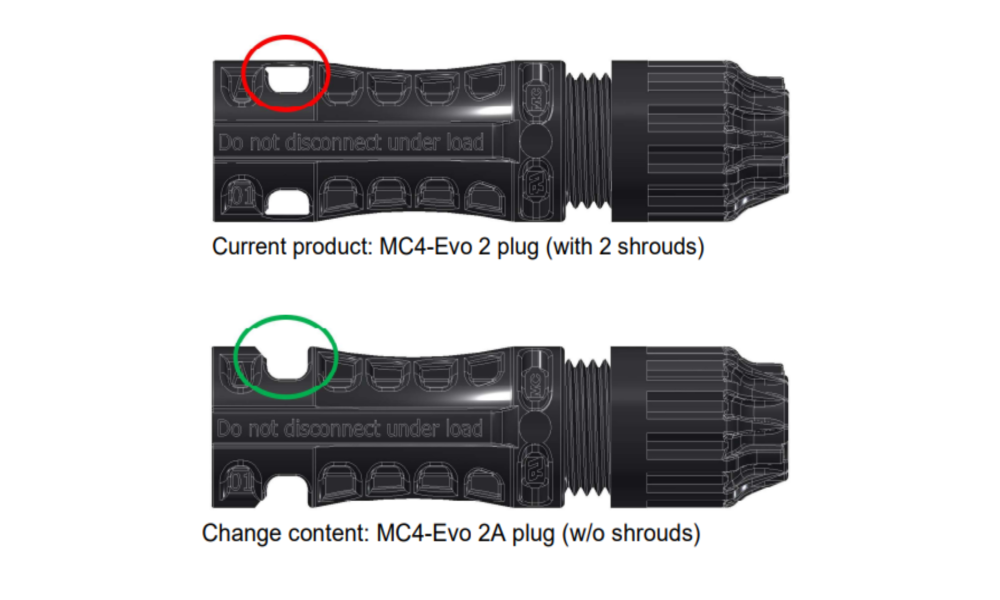

Đầu nối MC4-Evo 2A: Những cập nhật và thông tin kĩ thuật cần biết

Đầu nối cáp MC4-Evo 2A là sản phẩm chuyên dụng dùng để kết nối giữa các dây cáp DC với nhau hoặc giữa các Solar panel, hoặc kết nối giữa dây DC và Inverter. Sản phẩm này gồm một cặp đầu đực và đầu cái với thiết kế tương thích và có những khớp nối cố định khi liên kết với nhau.

Đầu nối đáp ứng tiêu chuẩn IEC 62852:2014+A1. Đây là một tiêu chuẩn quốc tế do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành, tập trung vào các yêu cầu kỹ thuật và an toàn cho các đầu nối trong các hệ thống quang điện, đảm bảo đầu nối hoạt động an toàn, hiệu quả và bền bỉ trong các điều kiện môi trường khác nhau.

Theo tài liệu của nhà sản xuất, hệ thống đầu nối cáp MC4-Evo 2A có đường kính 4 mm với điện áp định mức là 1500 V đối với dòng điện một chiều (DC). Tùy vào tiêu chuẩn mà dòng điện định mức có sự khác nhau, cụ thể:

Đầu nối cáp MC4-Evo 2A hoạt động tốt trong môi trường có phạm vi nhiệt độ từ -40°C đến +85°C. Giới hạn nhiệt độ trên được nhà sản xuất quy định ở mức +115°C.

Xét đến mức độ bảo vệ, đầu nối đáp ứng tiêu chuẩn IP65 và IP68, thể hiện khả năng chống bụi hoàn toàn và chống nước từ tia nước cũng như khi ngâm ở độ sâu 1m trong 1 giờ mà không bị hư hại. Độ cao tối đa so với mực nước biển để đầu nối hoạt động ổn định là 5000m.

Quá trình lắp ráp đầu nối MC4-Evo 2A không quá phức tạp, song đòi hỏi những kĩ năng chuyên môn nhất định. Về cơ bản sẽ gồm có những bước sau:

- Đầu tiên, tuốt cáp theo kích thước 6,0 - 7,5 mm. Sau khi tuốt, cần kiểm tra để đảm bảo rằng tất cả các dây dẫn vẫn được giữ nguyên, không bị biến dạng hoặc mất đi bất cứ phần nào.

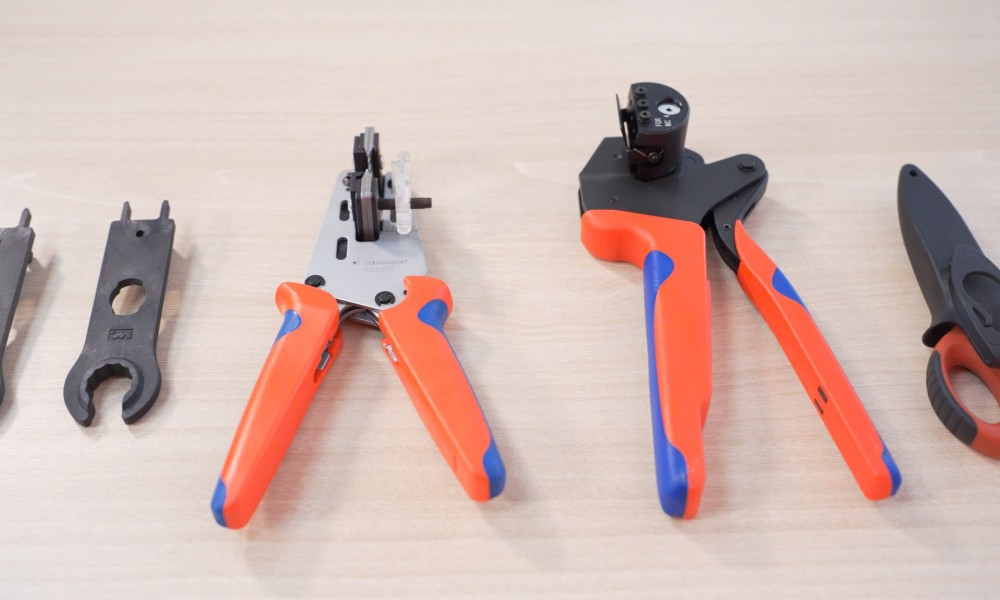

- Uốn đầu bọc cáp. Lắp đầu cáp tuốt đã được bọc vào đầu đực hoặc đầu cái sao cho đúng khớp nối. Sau đó, siết chặt đầu nối cáp bằng các dụng cụ lắp ráp chuyên dụng kể trên.

- Kết nối hai đầu nối đực và cái với nhau sao cho đúng khớp nối.

Song song đó, nhà sản xuất cũng đưa ra một số lưu ý khi lắp đầu nối MC4-Evo 2A, cụ thể như sau:

- Luôn ngắt điện hệ thống quang điện trước khi ghép nối và ngắt kết nối các đầu nối

- Không ghép đầu nối Stäubli với các đầu nối của các nhà sản xuất khác

- Chỉ lắp cáp vào đầu nối một lần và không sửa đổi sau khi lắp ráp

Có thể nói, đầu nối MC4-Evo 2A là một giải pháp kết nối hoàn hảo cho các hệ thống quang điện. Việc biết được các thông số kĩ thuật cũng như lưu ý khi lắp đặt sẽ giúp bạn đưa ra lựa chọn chính xác cho hệ thống của mình. Để được tư vấn về sản phẩm MC4-Evo 2A cũng như được hướng dẫn chi tiết về quá trình lắp ráp, đừng ngần ngại liên hệ với đội ngũ kĩ sư của HELUKABEL Việt Nam! Chúng tôi luôn sẵn lòng hỗ trợ.
