Các loại đầu nối RJ45 thông dụng và ứng dụng

“RJ” là viết tắt của Registered Jack, một tiêu chuẩn kết nối trong viễn thông, giúp liên kết các thiết bị truyền dữ liệu và thoại. Chuẩn này được định nghĩa lần đầu bởi hệ thống Bell và đến những năm 1970, Ủy ban Truyền thông Liên bang Hoa Kỳ (FCC) đã cấp phép sử dụng để đảm bảo thiết bị của khách hàng tương thích với hệ thống của nhà cung cấp dịch vụ viễn thông. Số “45” chỉ vị trí của chuẩn kết nối này trong danh mục tiêu chuẩn mạng.

Có nhiều loại đầu nối (jack) dạng module được sử dụng trong hệ thống điện thoại và mạng, trong đó RJ45 là một loại đầu nối phổ biến trong mạng Ethernet. Tuy nhiên, thuật ngữ “đầu nối RJ45” thực ra không hoàn toàn chính xác. Tên gọi đúng phải là đầu cắm 8P8C, nghĩa là có 8 vị trí (positions) và 8 tiếp điểm (contacts). Loại đầu cắm này thường được gắn vào đầu cáp mạng Ethernet. Một sợi cáp mạng hoàn chỉnh (dây mạng) thường bao gồm một sợi cáp Ethernet và hai đầu nối dây mạng RJ45 ở hai đầu.

>>Tìm hiểu thêm: Đầu nối cáp là gì? Công dụng của đầu nối cáp trong hệ thống điện

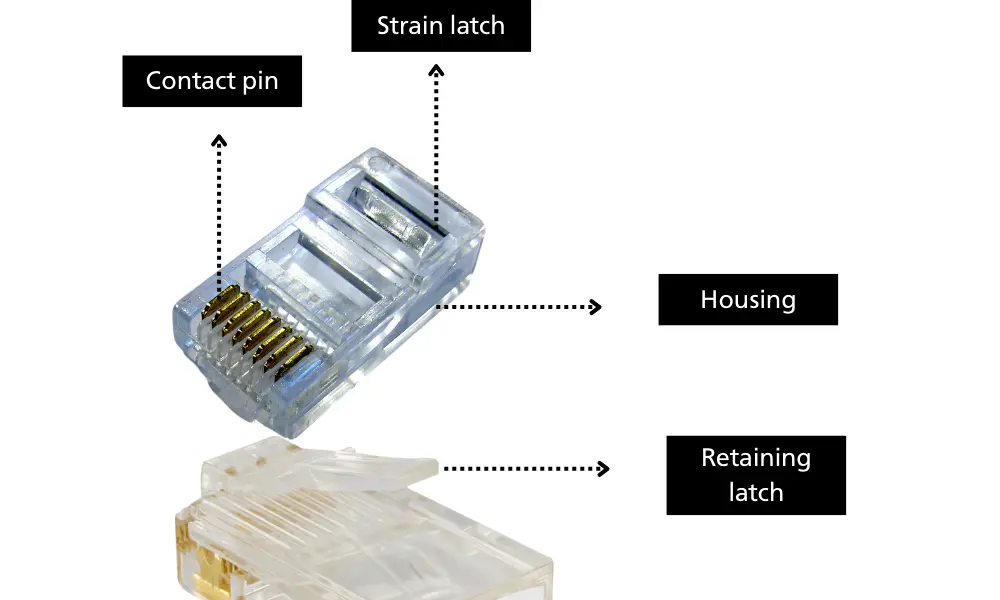

Đầu nối RJ45 được tạo thành từ nhiều bộ phận quan trọng:

• Vỏ nhựa: Đầu nối dây mạng RJ45 thường có vỏ nhựa làm từ vật liệu PC hiệu suất cao. Vỏ càng trong suốt thì chất liệu càng tốt.
• 8 chân tiếp xúc: Không phải tất cả đầu nối cáp mạng RJ45 trên thị trường đều có chân tiếp xúc mạ vàng. Tuy nhiên, loại có mạ vàng sẽ chống ăn mòn và oxy hóa tốt hơn, giúp truyền tín hiệu ổn định hơn. Chân tiếp xúc mạ vàng có hai loại: Loại hai chấu: Phù hợp với dây mạng lõi sợi (stranded cable). Loại ba chấu: Dùng được cho cả dây lõi đặc (solid cable) và dây lõi sợi, giúp cố định dây chắc chắn hơn, đảm bảo kết nối ổn định.
• Chốt giữ và chốt khóa: Chốt giữ (Strain latch) giúp đầu nối dây mạng RJ45 gắn chặt vào cổng mạng, tránh việc bị lỏng lẻo khi sử dụng. Hầu hết các đầu nối Ethernet có chốt giữ và một lỗ chữ nhật nhỏ, vì vậy khi bấm dây mạng, bạn cần dùng kìm bấm chuyên dụng. Chốt khóa (Retaining latch) có nhiệm vụ cố định dây mạng, ngăn dây bị tuột ra khỏi đầu nối. Khi cắm hoặc rút đầu nối RJ45, đừng quên nhấn nhẹ vào chốt này để tháo lắp dễ dàng.

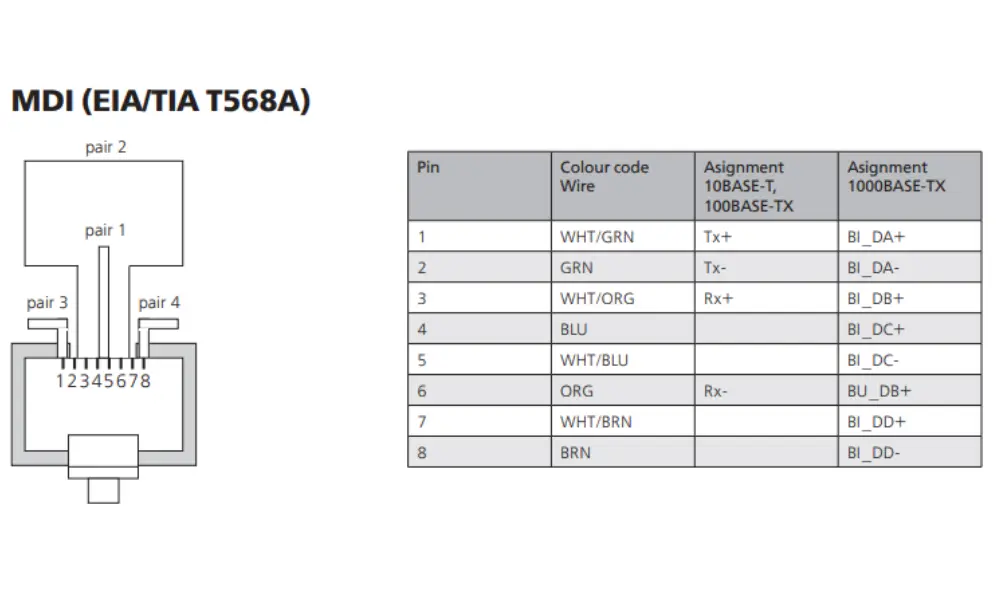

3.2 Tiêu chuẩn T568A bấm dây mạng vào đầu nối RJ45

T568A là tiêu chuẩn đi dây thường được sử dụng trong hệ thống mạng dân dụng và được chính phủ Hoa Kỳ khuyến nghị là sơ đồ đấu dây ưu tiên. Dưới đây là thứ tự chân (pinout) của chuẩn T568A khi bấm dây mạng RJ45:

• Trắng/Xanh lá
• Xanh lá
• Trắng/Cam
• Xanh dương
• Trắng/Xanh dương
• Cam
• Trắng/Nâu
• Nâu

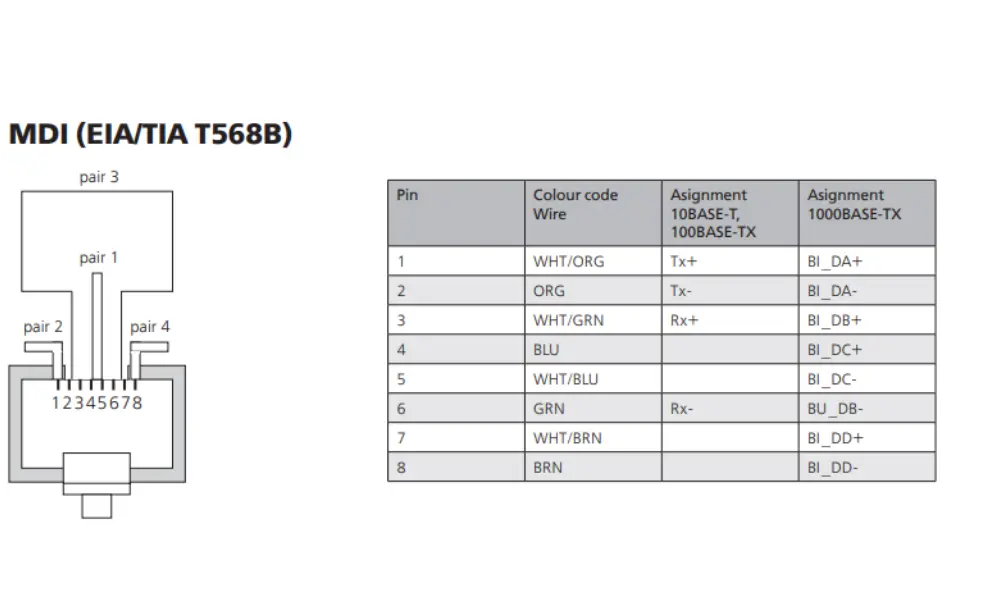

3.3 Tiêu chuẩn T568B bấm dây mạng vào đầu nối RJ45

T568B là tiêu chuẩn đi dây phổ biến hơn trong mạng doanh nghiệp và hệ thống thương mại. Đây cũng là tiêu chuẩn được sử dụng rộng rãi nhất trên toàn cầu, đặc biệt trong các mạng Ethernet.

Dưới đây là sơ đồ chân (pinout) của chuẩn T568B khi bấm dây mạng RJ45:

• Trắng/Cam
• Cam
• Trắng/Xanh lá
• Xanh dương
• Trắng/Xanh dương
• Xanh lá
• Trắng/Nâu
• Nâu

Do được sử dụng phổ biến, chuẩn T568B thường được ưu tiên trong hầu hết các hệ thống mạng, giúp đảm bảo tính tương thích và dễ dàng kết nối với các thiết bị mạng khác.

Có nhiều cách phân loại đầu nối dây mạng RJ45 khác nhau, chẳng hạn như loại cáp mạng, thiết kế, ứng dụng… Một số cách phân loại đầu nối cáp mạng RJ45 phổ biến như sau:

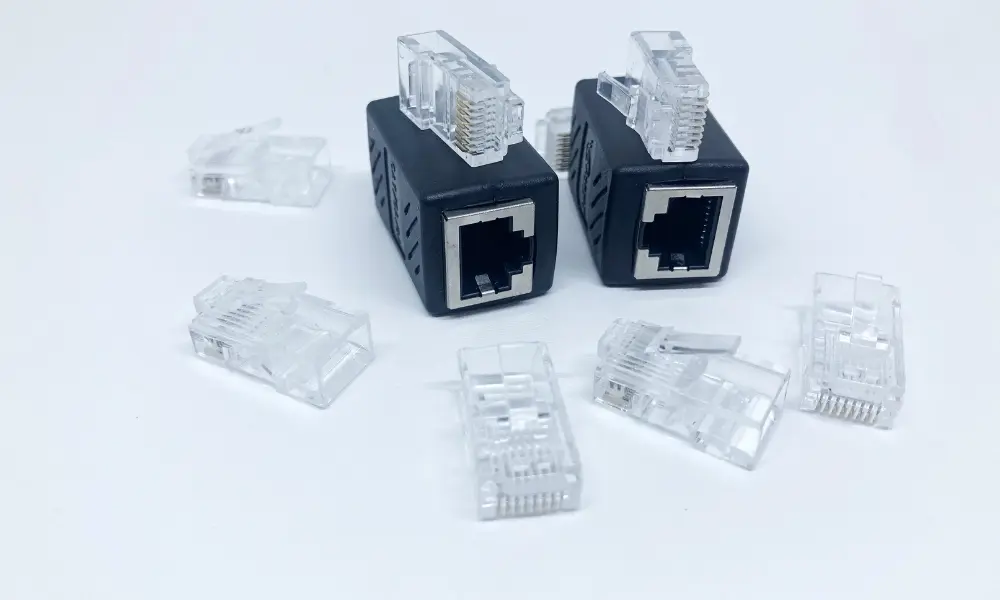

4.1 Đầu nối cáp mạng RJ45 đực (male) và đầu nối RJ45 cái (female)

Đầu nối cáp mạng RJ45 đực là phần jack cắm nằm ở hai đầu của dây mạng Ethernet. Chúng thường được làm từ nhựa trong suốt, trắng, đen hoặc xám, nhưng cũng có thể có nhiều màu sắc và chất liệu khác nhau. Các đầu nối cáp RJ45 đực được bấm vào dây mạng và dùng để kết nối với các cổng RJ45 cái trên router, switch, máy tính hoặc các thiết bị mạng khác.

Đầu nối dây mạng RJ45 cái là ổ cắm lõm vào, được thiết kế để cắm vào đầu RJ45 đực. Chúng thường được gọi là RJ45 female jack hoặc female RJ45 socket. Đối với hầu hết TV, PC và thiết bị công nghệ, cổng mạng RJ45 dạng cái thường nằm trên bảng kết nối I/O (cổng vào/ra) ở mặt sau thiết bị, bên cạnh các cổng kết nối khác như HDMI, USB…

Với thiết kế linh hoạt, đầu nối RJ45 được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:

• Mạng gia đình: Tại các khu vực dân cư, đầu nối dây mạng RJ45 đóng vai trò quan trọng trong việc thiết lập kết nối có dây cho các mạng gia đình. Chúng giúp truyền tải dữ liệu nhanh chóng và ổn định giữa các thiết bị như máy tính, TV…
• Tự động hóa tòa nhà: Đầu nối dây mạng RJ45 được sử dụng rộng rãi trong bộ điều khiển và cảm biến của tòa nhà để điều khiển và kết nối hệ thống thông gió, điều hòa không khí, kiểm soát truy cập. Chúng cung cấp kết nối ổn định, đảm bảo việc truyền tải dữ liệu hiệu quả trong các tòa nhà thương mại.
• Trung tâm dữ liệu: Trong cơ sở hạ tầng phức tạp của các trung tâm dữ liệu, đầu nối RJ45 đóng vai trò quan trọng trong việc kết nối các máy chủ, switch và các thành phần mạng khác. Cấu hình chuẩn của chúng cho phép tích hợp liền mạch, góp phần vào hiệu suất tổng thể của các quy trình tại các trung tâm dữ liệu.
• Ứng dụng công nghiệp: Đầu nối dây mạng RJ45 được sử dụng để thiết lập kết nối vững chắc cho máy móc, hệ thống điều khiển và các thiết bị tự động hóa. Độ bền và độ tin cậy của chúng khiến chúng trở thành lựa chọn lý tưởng cho các môi trường công nghiệp khắc nghiệt.
• Viễn thông: Đầu nối cáp mạng RJ45 thường được sử dụng trong ngành viễn thông để kết nối các công cụ mạng, bộ định tuyến (router) và switch. Sự phổ biến và khả năng tương thích của chúng đóng góp vào việc sử dụng rộng rãi trong các mạng viễn thông, cung cấp kết nối tương thích cho việc truyền tải dữ liệu và giọng nói.

Trong thời đại số hóa và tự động hóa ngày càng phát triển, kết nối mạng ổn định và đáng tin cậy đóng vai trò quan trọng trong hầu hết các ứng dụng công nghiệp, thương mại và dân dụng. HELUKABEL cung cấp giải pháp toàn diện về đầu nối dây mạng RJ45, bao gồm đầu nối cáp RJ45, dây cáp RJ45, và công cụ bấm (crimping tool), giúp đảm bảo hiệu suất tối ưu, độ bền cao và khả năng kết nối linh hoạt trong mọi điều kiện làm việc.

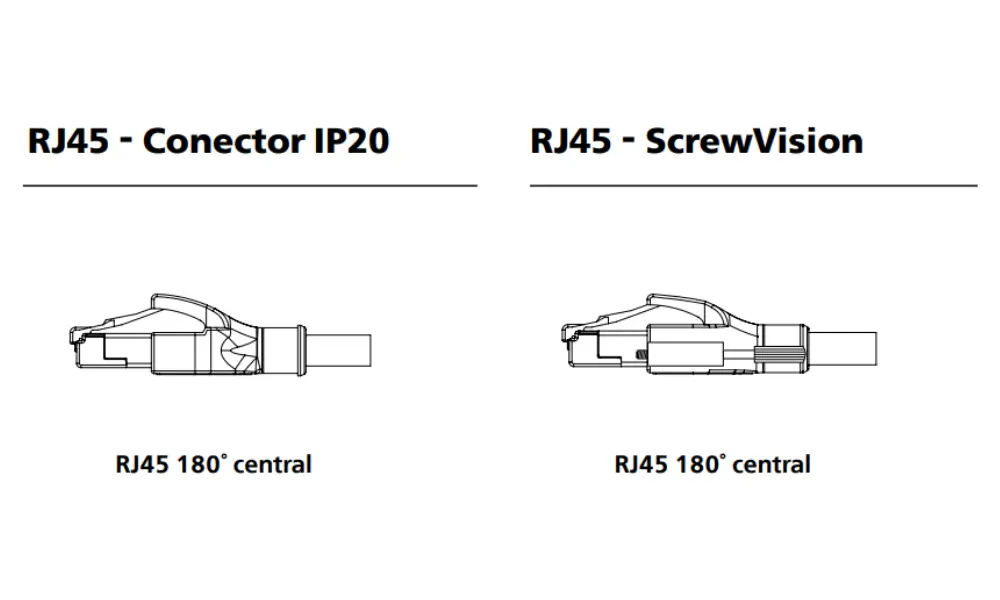

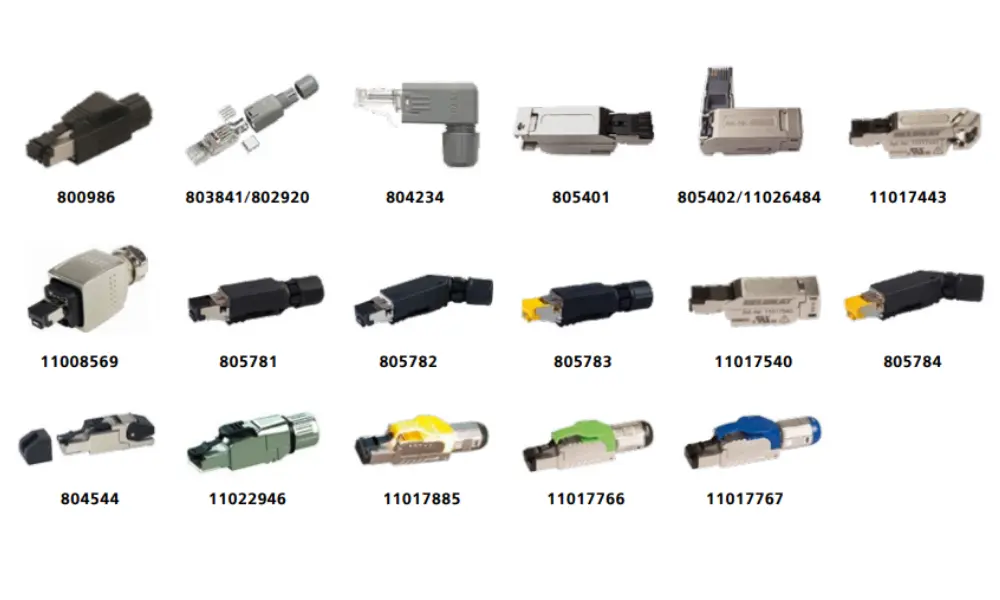

6.1 Đầu nối cáp mạng RJ45

HELUKABEL cung cấp đa dạng các loại đầu nối dây mạng RJ45 với nhiều tùy chọn thiết kế, tương thích với các tiêu chuẩn như PROFInet, TIA 568 A, TIA 568B:

• Về cấu trúc: có nhiều loại như đầu nối thẳng, đầu nối góc (góc 45°, 90°, 180°), đầu nối Push Pull
• Tiêu chuẩn chống nước và bụi bẩn: IP20, IP67
• Số chân kết nối: 4 hoặc 8 chân, tùy theo chuẩn kết nối
• Tương thích với đường kính lõi dây (Core Ø) từ 1,0 - 1,6 mm, đường kính cáp (Cable Ø) từ 4,5 - 10,0 mm

>>Xem thêm: Tài liệu sản phẩm cáp ethernet, đầu nối cáp mạng RJ45

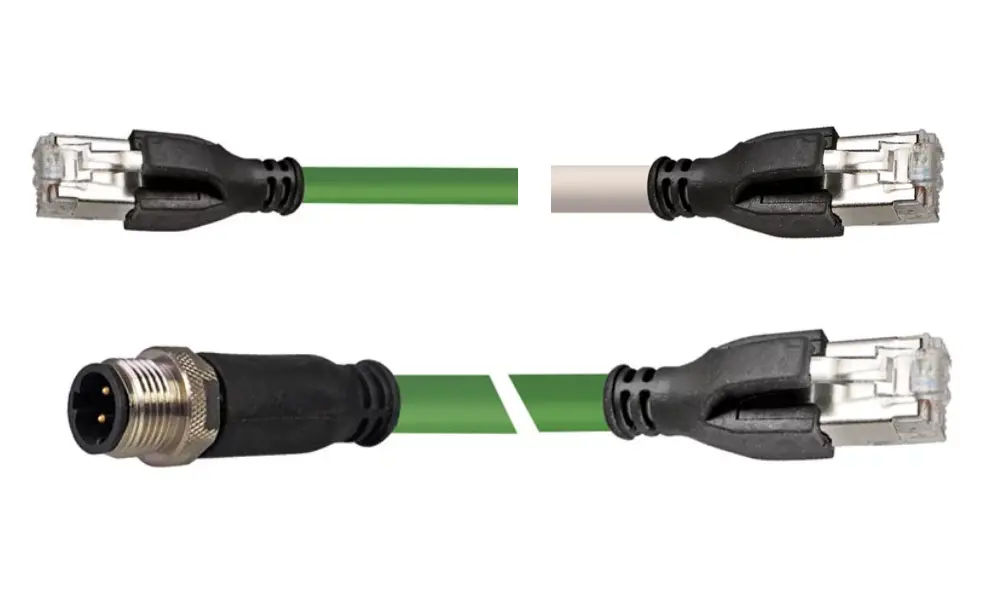

6.3 Patch cable (dây patch cord) đầu nối RJ45

Bên cạnh các dòng cáp ethernet, HELUAKBEL còn cung cấp sẵn giải giáp dây patch cord đầu nối RJ45 được lắp ráp sẵn, sẵn sàng sử dụng. Một số dòng tiêu biểu:

• Patch Cables PROFInet A
• Patch Cables PROFInet B
• Patch Cables PROFInet C (PUR)
• Patch Cables PROFInet C (PVC)

Ngoài ra, các sản phẩm dây patch cord của HELUKABEL cũng có phiên bản đầu nối RJ45 kết hợp với đầu nối M12 D-coded.
