Jack MC4 là gì? Hướng dẫn lắp đặt jack kết nối MC4 điện mặt trời
Jack MC4 là linh kiện không thể thiếu, giúp liên kết các tấm pin với nhau và với các thiết bị khác trong hệ thống điện mặt trời. Với thiết kế chuyên dụng, jack kết nối MC4 không chỉ đảm bảo truyền tải điện năng hiệu quả mà còn nâng cao độ an toàn, độ bền, giúp hệ thống vận hành trơn tru.
Nội dung bài viết:
1. Jack kết nối MC4 là gì? Các thành phần của đầu nối MC4
2. Lợi ích của đầu nối MC4
3. Hướng dẫn lắp đặt jack kết nối MC4
4. Một vài lưu ý khi lắp đặt đầu nối MC4
5. Sản phẩm jack MC4 của HELUKABEL
1. Tìm hiểu về jack MC4 (đầu nối MC4)
1.1 Jack kết nối MC4 là gì?
Jack MC4 là một loại đầu nối cáp điện phổ biến, được sử dụng rộng rãi trong các hệ thống điện mặt trời. Tên gọi MC4 là viết tắt của "Multi-Contact, 4mm pin diameter", thể hiện thiết kế chuyên biệt với đường kính chân cắm 4mm. Được chế tạo theo các tiêu chuẩn khắt khe của ngành năng lượng mặt trời, đầu nối MC4 giúp kết nối các tấm pin và các thành phần khác trong hệ thống quang điện một cách an toàn, ổn định và hiệu quả, tối ưu hóa hiệu suất truyền tải điện năng.
>>Xem thêm: Đầu nối cáp DC của HELUKABEL

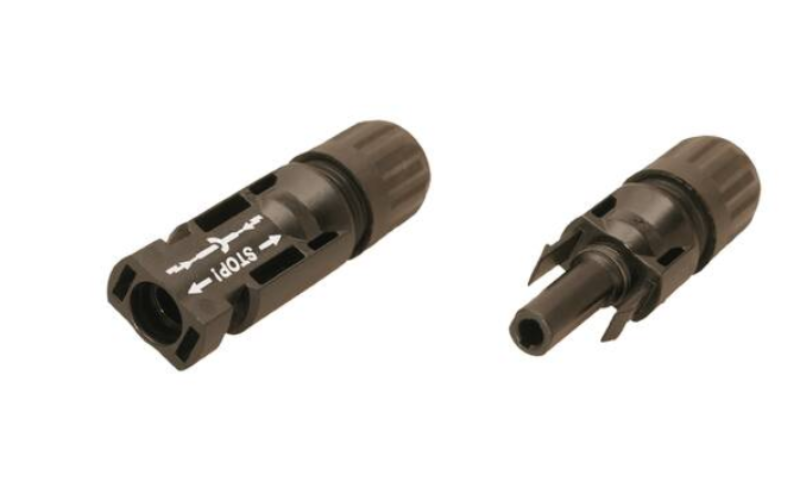

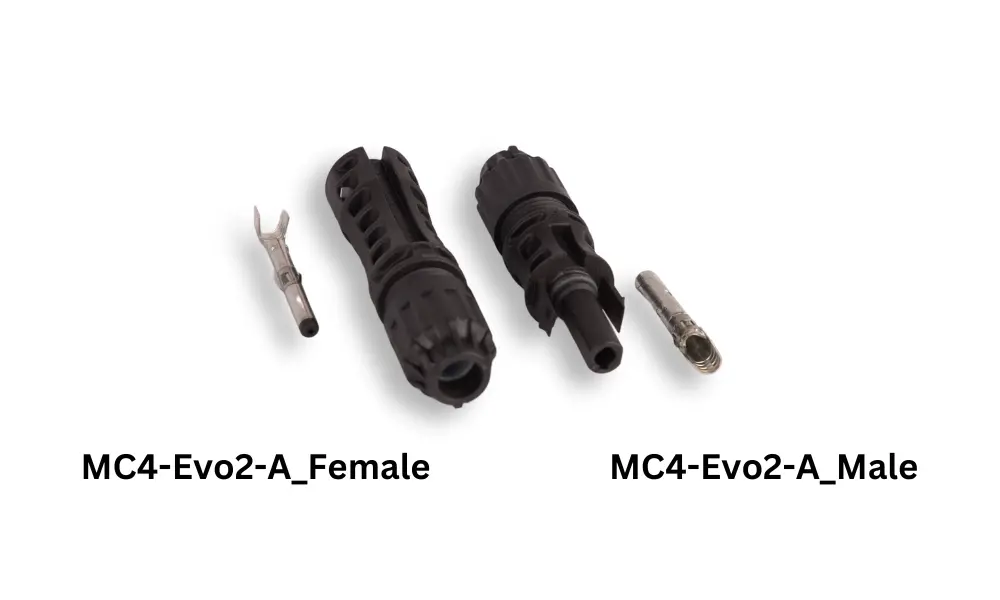

Đầu nối MC4 đực và cái
1.2 Các thành phần của đầu nối MC4
Đầu nối MC4 có cấu tạo gồm nhiều bộ phận liên kết với nhau để tạo ra một kết nối tổng thể chắc chắn, có khả năng chống chịu tốt:
- Đầu nối đực và cái: Jack MC4 luôn đi theo cặp, bao gồm một đầu nối đực và một đầu nối cái. Đầu nối đực có một chốt kim loại (pin) để tiếp xúc điện. Đầu nối cái chứa một ổ cắm kim loại (socket) để kết nối với đầu đực. Khi hai đầu nối được ghép lại, chốt và ổ cắm tạo thành một liên kết điện chắc chắn, giúp tối ưu hóa hiệu suất truyền tải điện năng.
- Vỏ bảo vệ: MC4 được bọc trong lớp vỏ nhựa chắc chắn, có khả năng chống chịu thời tiết khắc nghiệt. Vật liệu chế tạo vỏ thường là PPO hoặc PA - những chất liệu chống UV và chống cháy, phù hợp với đặc điểm của điện mặt trời.
- Cơ chế khóa chốt: Để đảm bảo kết nối luôn chắc chắn, MC4 được trang bị cơ chế khóa snap-in giúp ngăn ngừa tình trạng ngắt kết nối ngoài ý muốn. Hệ thống này yêu cầu dụng cụ chuyên dụng hoặc kỹ thuật tháo đặc biệt để mở khóa, giúp đầu nối giữ vững kết nối ngay cả khi chịu tác động cơ học hoặc điều kiện môi trường khắc nghiệt.
- Vòng đệm chống nước: jack MC4 có vòng đệm cao su giúp tạo một liên kết kín giữa đầu đực và đầu cái. Chức năng chính của vòng đệm này là ngăn nước, bụi bẩn xâm nhập, duy trì khả năng chống chịu thời tiết và bảo vệ các tiếp điểm điện khỏi bị ăn mòn.
- Chất liệu tiếp điểm: Tiếp điểm của MC4 thường được làm bằng đồng mạ thiếc hoặc bạc, giúp tăng độ dẫn điện và khả năng chống ăn mòn. Chất liệu này đảm bảo đầu nối có thể chịu được dòng điện cao, duy trì kết nối ổn định và bền bỉ theo thời gian.

1.3 Đặc điểm của jack kết nối MC4
Đầu nối MC4 nổi bật nhờ khả năng hoạt động bền bỉ và đáng tin cậy trong môi trường khắc nghiệt:

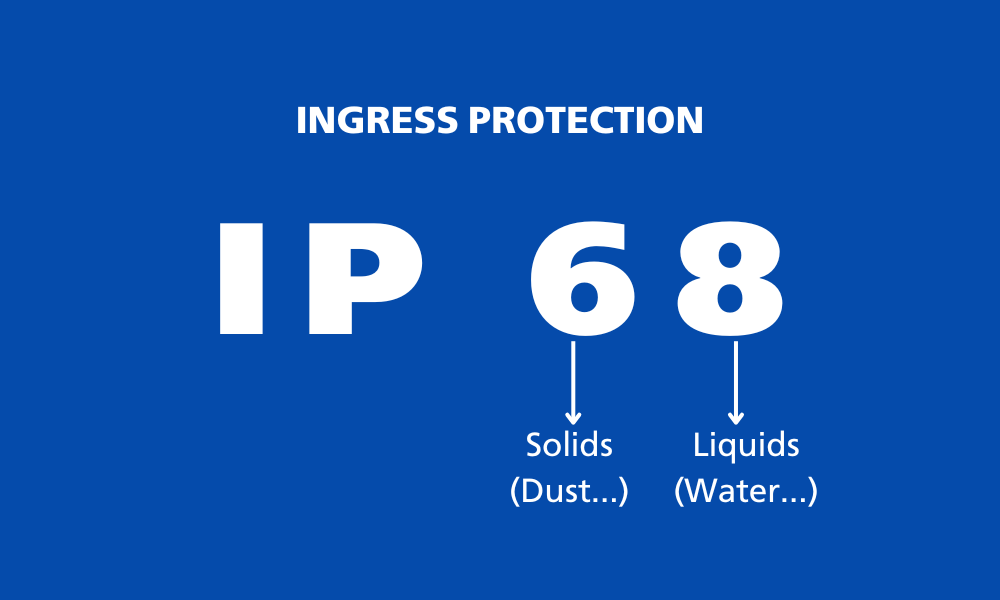

- Chống nước và bụi bẩn: Việc đáp ứng tiêu chuẩn IP67 (jack MC4) và tiêu chuẩn IP68 (jack MC4-Evo2) trang bị khả năng chống bụi hoàn toàn và chịu được ngâm nước ở độ sâu từ 15 cm đến 1 mét. Điều này giúp đầu nối hoạt động ổn định trong mọi điều kiện thời tiết, bảo vệ hệ thống điện mặt trời khỏi các tác nhân môi trường.
- Chịu nhiệt và chống tia UV: Được làm từ vật liệu nhựa PA, đầu nối MC4 có thể hoạt động trong dải nhiệt độ từ -40°C đến +90°C mà không bị ảnh hưởng. Tính năng chống tia UV giúp đầu nối duy trì độ bền và hiệu suất dù tiếp xúc liên tục với ánh nắng mặt trời.
- Độ bền vượt trội: Với thiết kế chắc chắn, đầu nối MC4 có tuổi thọ tương đương hoặc cao hơn cả tấm pin mặt trời mà nó kết nối, đảm bảo sự ổn định lâu dài cho hệ thống năng lượng mặt trời.
>>Xem thêm: Tìm hiểu tiêu chuẩn IP đối với các sản phẩm dây cáp và đầu nối cáp điện
2. Lợi ích của jack MC4

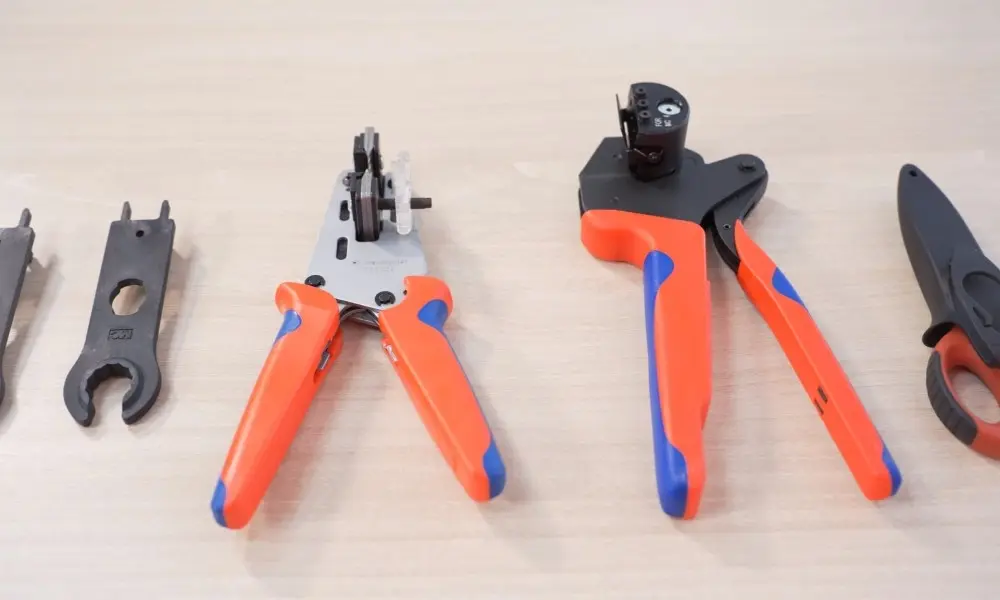

Việc lắp đặt jack MC4 trở nên dễ dàng hơn với các thiết bị và công cụ
Thiết kế và chức năng của đầu nối MC4 mang lại nhiều lợi ích quan trọng, giúp tối ưu hóa hiệu suất của hệ thống điện mặt trời:
- Cơ chế khóa an toàn: jack kết nối MC4 được trang bị cơ chế khóa chốt snap-in cùng với kẹp an toàn, giúp ngăn ngừa tình trạng ngắt kết nối ngoài ý muốn. Sự chắc chắn của đầu nối đóng vai trò quan trọng trong việc duy trì tính ổn định của hệ thống điện mặt trời.
- Giảm thiểu tổn hao điện năng: Đầu nối MC4 được thiết kế để tạo ra một liên kết chặt chẽ, giúp giảm điện trở và tối đa hóa hiệu suất truyền tải. Nhờ đó, tổn hao điện năng qua đầu nối thường dưới 0,5%, góp phần tối ưu hóa sản lượng điện của hệ thống.
- Độ tin cậy cao: Với khả năng chịu điện áp lên đến 1000V DC và dòng điện tối đa 30A mà không bị suy giảm hiệu suất, MC4 trở thành lựa chọn không thể thiếu trong các hệ thống điện mặt trời yêu cầu công suất lớn và độ bền cao.
- Khả năng tương thích cao: Là tiêu chuẩn chung trong ngành điện mặt trời, đầu nối MC4 có thể kết nối với hầu hết các tấm pin và linh kiện hệ thống trên thị trường. Điều này giúp quá trình tích hợp vào hệ thống điện mặt trời diễn ra thuận lợi, dễ dàng tìm kiếm, thay thế linh kiện khi cần thiết.
- Lắp đặt và bảo trì đơn giản: Jack MC4 được thiết kế để dễ dàng lắp ráp, giúp tối ưu hóa thời gian và công sức khi triển khai hệ thống. Ngoài ra, việc bảo trì và khắc phục sự cố cũng trở nên đơn giản nhờ khả năng tháo lắp nhanh chóng bằng các công cụ chuyên dụng.
>>Xem thêm: Những cập nhật và thông tin kĩ thuật cần biết về đầu nối MC4-Evo 2A
3. Hướng dẫn lắp đặt jack kết nối MC4

Khi tuốt dây cần loại bỏ khoảng 20 mm lớp cách điện bên ngoài - Nguồn: Staubli
Để lắp đặt đầu nối MC4 vào dây cáp DC, người dùng có thể thực hiện theo các bước sau:
3.1 Bước 1: Lắp đầu nối MC4 đực – Đo và tuốt dây cáp
Khi chuẩn bị lắp đặt jack MC4 đực, bạn sẽ nhận thấy phần dây điện được tuốt cần phải ngắn hơn so với đầu nối kim loại. Điều này rất quan trọng vì trên đầu kim loại có một dấu chỉ mức độ tiếp xúc, cho biết khoảng cách đầu nối cái sẽ đi vào. Nếu dây dẫn thò ra quá mức này, hai đầu nối sẽ không thể kết nối chính xác.
Trước khi tiến hành cắt dây cáp, cần cân nhắc các yếu tố như khoảng cách giữa các tấm pin mặt trời, bộ biến tần (inverter) và các vật cản trên đường đi của cáp để tránh thiếu hụt hoặc căng dây quá mức.
Khi tuốt dây cần sử dụng dụng cụ tuốt dây để loại bỏ khoảng 15-20mm (0.6-0.8 inch) lớp cách điện ngoài, làm lộ phần lõi dẫn điện bên trong.
3.2 Bước 2: Lắp đai ốc
Trước khi cố định đầu cos kim loại vào dây dẫn, bạn cần luồn đai ốc siết (screw nut) vào dây trước. Đầu nối MC4 có một chốt hãm một chiều (non-return clip) bên trong vỏ nhựa. Nếu quên bước này, sau khi lắp xong, bạn sẽ không thể tháo vỏ nhựa ra mà không làm hỏng đầu nối, gây ảnh hưởng đến độ an toàn và khả năng sử dụng của kết nối.

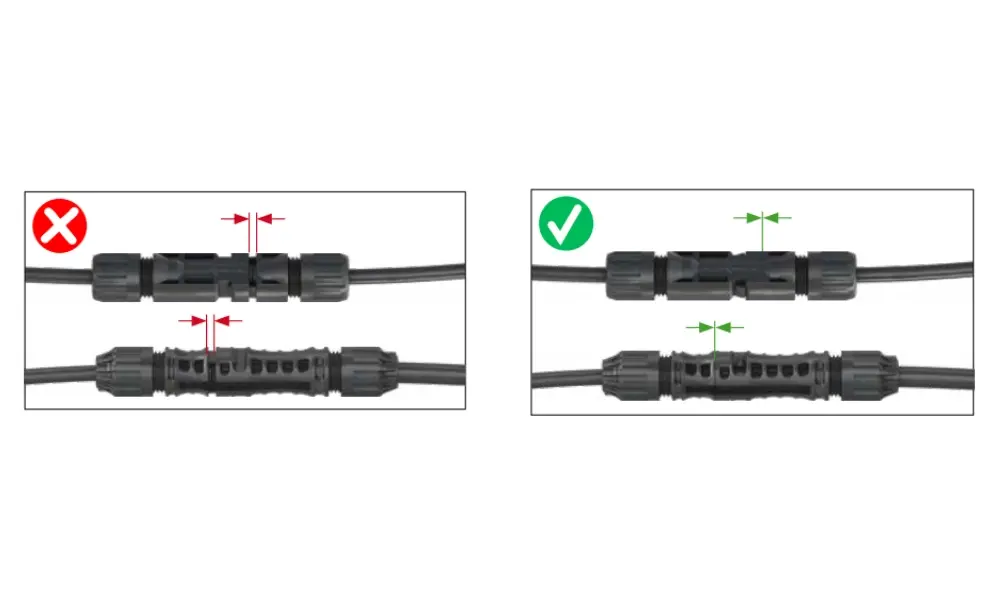

Khi đầu cos kim loại được đẩy vào đúng vị trí, bạn sẽ nghe thấy tiếng "CLICK" - Nguồn: Staubli
3.3 Bước 3: Lắp dây cáp vào đầu nối
Đưa đầu cos kim loại (đã bấm cos) vào bên trong vỏ nhựa của jack MC4. Khi đầu cos kim loại được đẩy vào đúng vị trí, bạn sẽ nghe thấy tiếng "CLICK" - đây là dấu hiệu cho thấy chốt hãm một chiều (non-return clip) đã khóa chặt cốt vào bên trong vỏ nhựa, đảm bảo kết nối chắc chắn.
3.4 Bước 4: Kiểm tra vòng đệm cao su
Quan sát kỹ, bạn sẽ thấy vòng đệm cao su nằm sát với đầu các rãnh nhựa xung quanh dây cáp. Khi siết đai ốc, vòng đệm này giúp cố định chắc chắn dây cáp, đảm bảo kết nối không bị lỏng hoặc xoay tự do. Nếu vòng đệm không được đặt đúng vị trí, đầu nối có thể xoay quanh dây cáp, gây lỏng kết nối và tiềm ẩn nguy cơ hư hỏng theo thời gian.

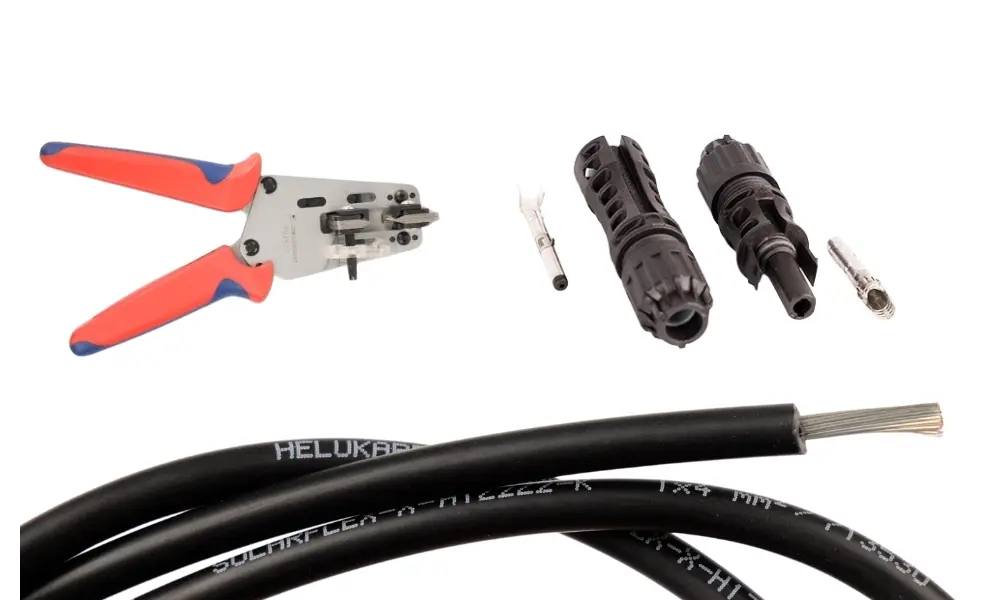

Dụng cụ hỗ trợ bấm đầu cos MC4
3.5 Bước 5: Bấm đầu cos cái và lắp dây cáp
Tương tự như jack MC4 đực, bạn cần sử dụng kìm bấm chuyên dùng để bấm đầu cos MC4 cái nhằm đảm bảo độ chặt và độ dẫn điện tối ưu. Ngoài ra, bạn nên uốn nhẹ lõi dây dẫn trước khi bấm đầu cos để tăng diện tích tiếp xúc bên trong đầu cos, giúp kết nối chắc chắn hơn. Tuốt vỏ cách điện khoảng 15mm, đảm bảo phần lõi đồng đủ dài để tiếp xúc tốt khi bấm cos.
Tiếp theo, bạn cần đảm bảo rằng đai ốc siết đã được luồn qua dây cáp như ở Bước 2. Sau đó, bạn đưa đầu cos cái đã bấm vào vỏ nhựa MC4 cái cho đến khi nghe thấy tiếng "CLICK", xác nhận rằng chốt hãm một chiều đã khóa chặt đầu cos bên trong.
3.6 Bước 6: Kiểm tra
Sau khi hoàn tất quá trình lắp đặt jack MC4, việc kiểm tra kỹ lưỡng là bước quan trọng để đảm bảo kết nối hoạt động ổn định và an toàn. Bạn có thể sử dụng đồng hồ vạn năng để kiểm tra tính liên tục và điện trở của kết nối. Nếu tín hiệu liên tục và điện trở rất thấp, kết nối đã được thực hiện chính xác.
Bên cạnh đó, bạn có thể kiểm tra trực quan để phát hiện các dấu hiệu hư hỏng, lỏng lẻo hoặc lệch khớp. Đảm bảo vỏ nhựa của đầu nối bọc kín phần kim loại, không có khe hở hoặc vết nứt có thể ảnh hưởng đến khả năng chống nước và tuổi thọ của kết nối. Cuối cùng, kéo nhẹ dây cáp để xác nhận rằng cơ chế khóa đã giữ chắc hai đầu nối, tránh tình trạng tuột ra do rung lắc hoặc tác động cơ học.
Một lưu ý quan trọng là không ngắt kết nối MC4 khi tấm pin đang tiếp xúc với ánh nắng hoặc khi hệ thống đang kết nối với ắc quy, vì điều này có thể tạo ra tia lửa điện và gây nguy hiểm.
4. Một vài lưu ý khi lắp đặt jack MC4
4.1 Lưu ý chung
Khi đầu nối MC4 chưa được kết nối, cần có biện pháp bảo vệ để tránh tác động từ môi trường:
- Sử dụng nắp bảo vệ chuyên dụng để che chắn đầu nối
- Không kết nối jack MC4 khi bên trong có bụi bẩn hoặc hơi ẩm, vì điều này có thể gây ảnh hưởng đến hiệu suất truyền dẫn điện.
- Tránh để đầu nối tiếp xúc với hóa chất, dung môi hoặc các chất ăn mòn, vì chúng có thể làm hỏng vật liệu cách điện và giảm tuổi thọ của đầu nối.

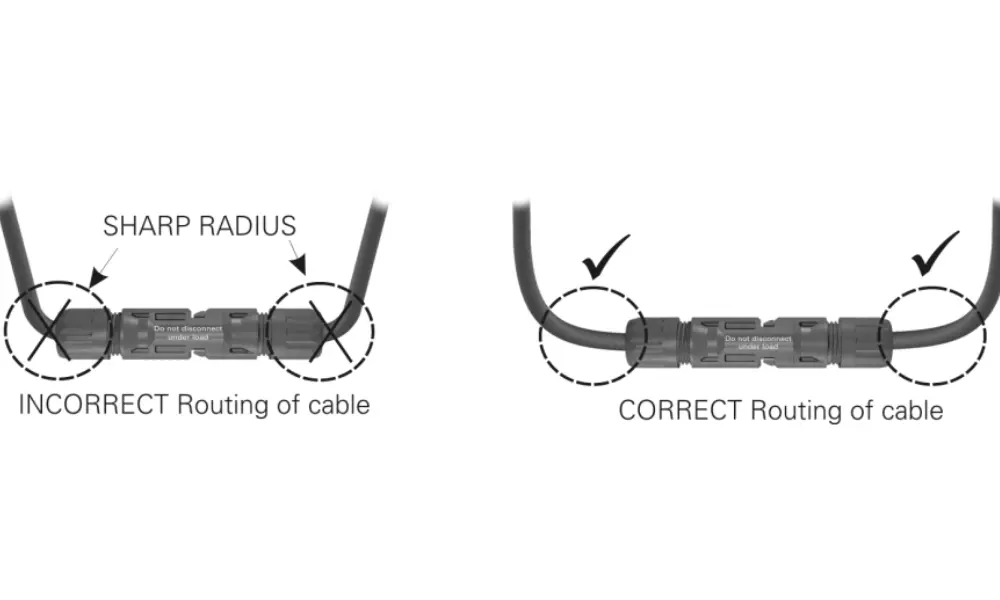

Cần lưu ý không bẻ cong dây quá mức ngay tại điểm tiếp xúc với đầu nối MC4
4.2 Việc đi dây cáp
Để đảm bảo hiệu suất và độ bền của hệ thống điện mặt trời, cần tuân thủ các nguyên tắc quản lý dây cáp như sau:

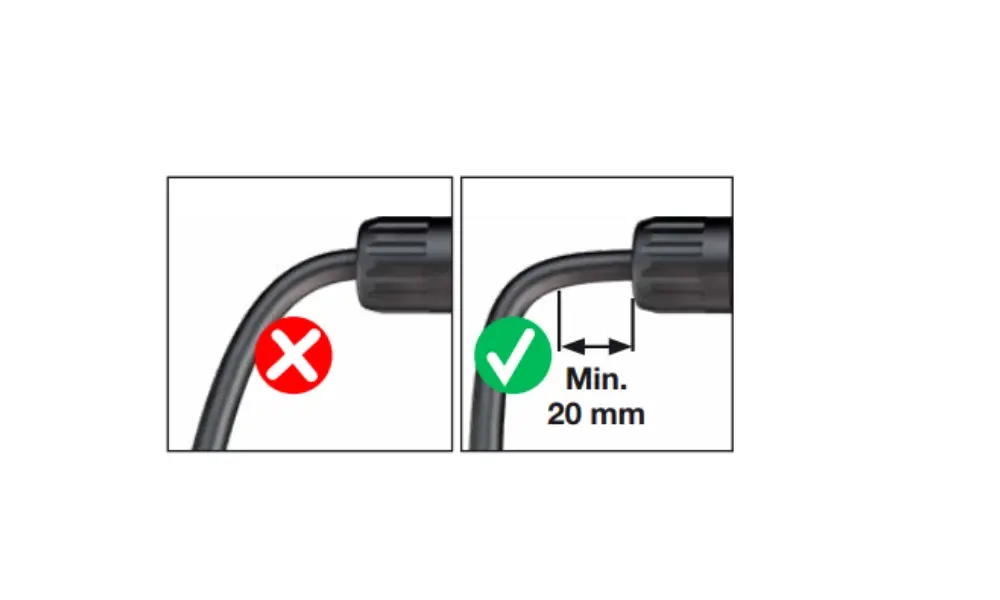

- Dây cáp phải thoát ra khỏi jack MC4 theo đường thẳng ít nhất 20 mm trước khi uốn cong, nhằm tránh tạo ứng suất lên đầu nối và vòng đệm kín nước.
- Không bẻ cong dây quá mức ngay tại điểm tiếp xúc với đầu nối MC4. Hãy tham khảo bán kính uốn cong tối thiểu theo khuyến nghị của nhà sản xuất cáp để tránh làm hỏng lõi dẫn điện và lớp cách điện.
- Tuân thủ tiêu chuẩn IEC 62930 (Phụ lục A) về lắp đặt và quản lý dây cáp để đảm bảo an toàn và độ bền của hệ thống.
4.3 Hướng dẫn bảo vệ jack MC4
Để đảm bảo hiệu suất và tuổi thọ của đầu nối MC4 trong hệ thống điện mặt trời, cần tránh các tác nhân gây hư hỏng hoặc ô nhiễm sau:
- Bảo vệ khỏi môi trường bên ngoài: Không để đầu nối tiếp xúc với đất, nước, côn trùng, bụi bẩn hoặc các tạp chất khác.
- Tránh làm bẩn bề mặt đầu nối: Không dán nhãn dán, sơn, băng co nhiệt hoặc bất kỳ vật liệu nào khác lên đầu nối.
- Không đặt đầu nối trực tiếp lên bề mặt mái nhà
- Tránh vị trí thấp nhất trong hệ thống cáp: Đầu nối không nên nằm ở điểm thấp nhất của đường đi dây, nơi nước có thể tích tụ và gây nguy cơ thấm nước hoặc ngập nước.
- Không lắp đặt đầu nối trong nước đọng
- Không cố định dây rút trực tiếp lên thân đầu nối
5. Các sản phẩm jack MC4 (đầu nối MC4) của HELUKABEL
HELUKABEL cung cấp các sản phẩm jack MC4 (đực và cái) đa dạng về tiết diện, phù hợp với nhiều loại cáp DC có tiết diện khác nhau:

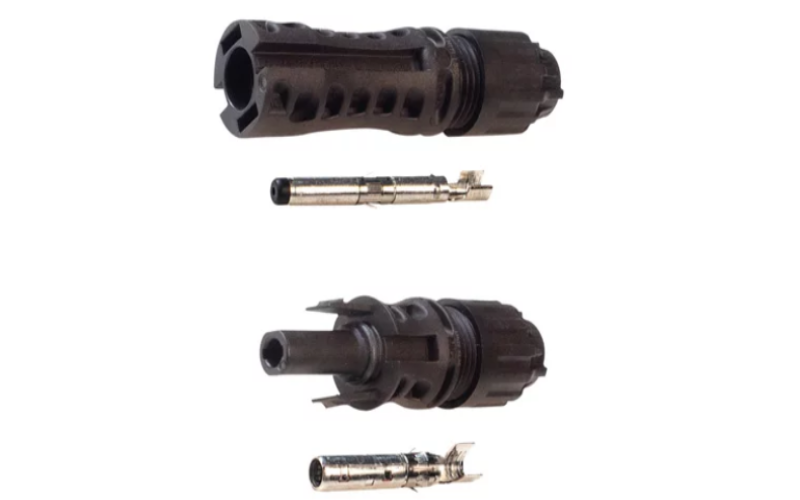

Đầu nối MC4 đạt chuẩn IP67 | Đầu nối MC4-Evo2 / MC4-Evo2A |
Jack MC4 1000V 2.5 mm2 Jack MC4 1000V 4 mm2 Jack MC4 1000V 6 mm2 Jack MC4 1000V 10 mm2 | Jack MC4 Evo2 1500V 2.5 mm2 Jack MC4 Evo2 1500V 4 mm2 Jack MC4 Evo2 1500V 6 mm2 Jack MC4 Evo2 1500V 10 mm2 |
Bên cạnh đó, HELUKABEL còn cung cấp các sản phẩm khác hỗ trợ cho việc kết nối đầu nối MC4 và hệ thống điện mặt trời như:

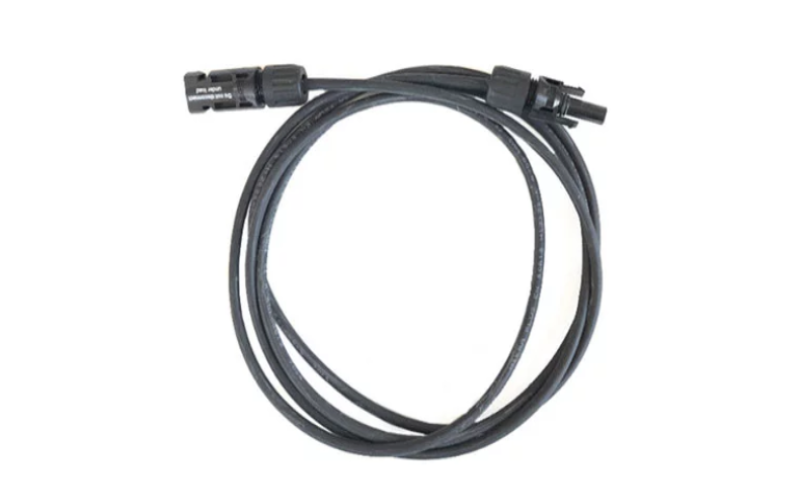

- Cáp mở rộng năng lượng mặt trời extension solar cable 6 mm²
- Battery connection cable set
- Kềm tuốt dây cáp DC HELUKABEL HELUTOOL Stripping Pliers for SOLARFLEX
- Photovoltaic toolbox
Nếu vẫn còn băn khoăn, đừng quên liên hệ ngay đội ngũ kỹ sư của HELUKABEL Việt Nam để được giải đáp chi tiết.
